Усилитель мощности трансивера.

Хочу ознакомить Вас с ещё одной конструкцией, которая случайно попалась мне в руки, и которая выпускалась промышленностью для коллективных радиостанций и нужд ДОСААФ. Это усилитель мощности для трансиверов с выходной мощностью 200 Вт.

Усилитель этот собран в корпусе, размерами 150х320х300 мм. В отдельном корпусе собран и блок питания этого усилителя. Размеры его возможно такие-же, как и у усилителя, но блок питания к сожалению у меня отсутствует, и рассказать про него я не могу, да это в принципе не особо и важно.

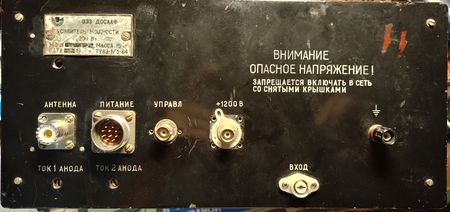

А вот так выглядит усилитель с обратной стороны (задняя панель).

Усилитель этот выполнен на двух лампах ГУ-72, включённых параллельно, по схеме с общим катодом.
К усилителю можно подключать любые маломощные трансиверы, имеющие выходную мощность 10-15 Вт. Например трансиверы "Эфир", "Эфир-М", и им подобные. Выходная мощность усилителя составляет 150-200 Вт. Рабочие диапазоны 80, 40, 20, 15 и 10 метров

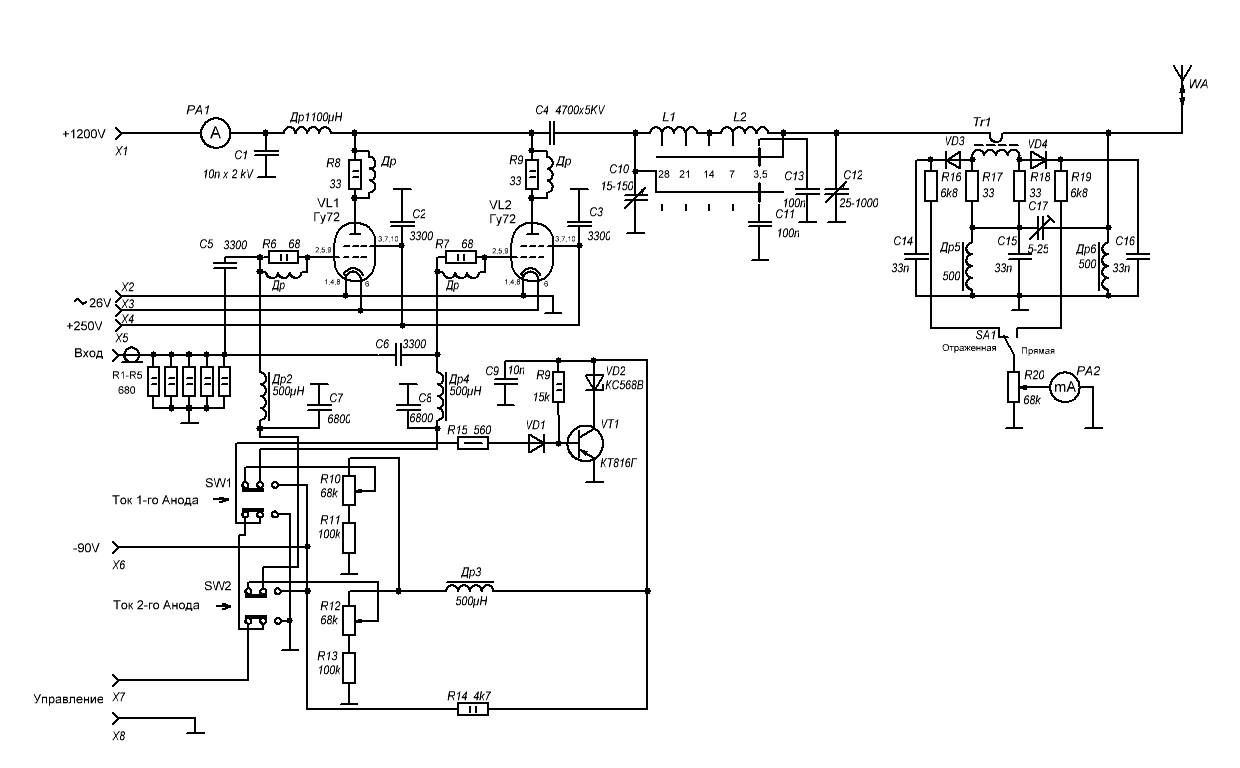

Схема.

Схема усилителя была срисована с монтажа данной конструкции и предоставлена для ознакомления.
При рисовании схемы я возможно где-то что-то и упустил, или ошибся, но будем надеяться, что всё правильно.

Схема собрана с общим катодом на двух лампах ГУ-72, режимы работы ламп приближены к паспортным.
Входной сигнал подаётся на управляющие сетки ламп через конденсаторы C5, C6. В качестве нагрузки трансивера, на входе стоит нагрузочный резистор, состоящий из пяти параллельно включённых резисторов, мощностью 2 Вт, и величиной 680 Ом.

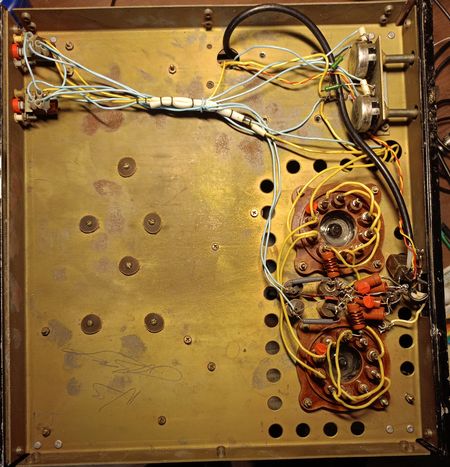

Внешний вид усилителя (подвал шасси) ниже на рисунке.

В схеме данного усилителя к сожалению не предусмотрен "ОБХОД". Схема предоставлена такой, каким усилитель был изначально собран, потом мной просто были добавлены пара реле, для коммутации ВЧ сигнала и собрана схема "Обхода" УМ, (на фото виден коаксиальный кабель).

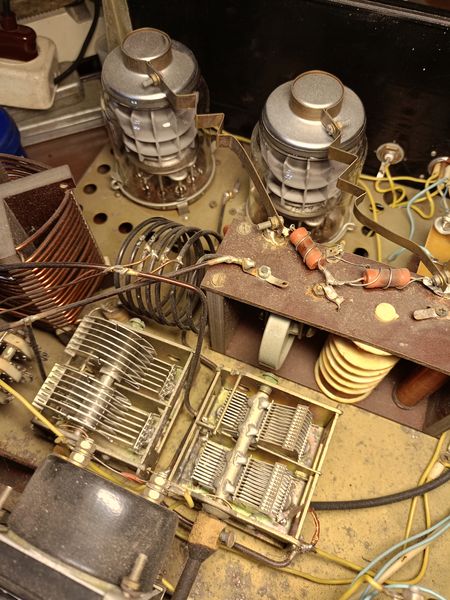

Внешний вид на конструкцию усилителя на рисунке ниже.

П-контур усилителя выполнен по классической схеме. В качестве конденсатора на "горячий" конец используется стандартный двух-секционный продёрнутый конденсатор от промышленного лампового приёмника (секции включены параллельно), на "холодный" конец установлен такой-же конденсатор (не продёрнутый), секции так-же включены параллельно.

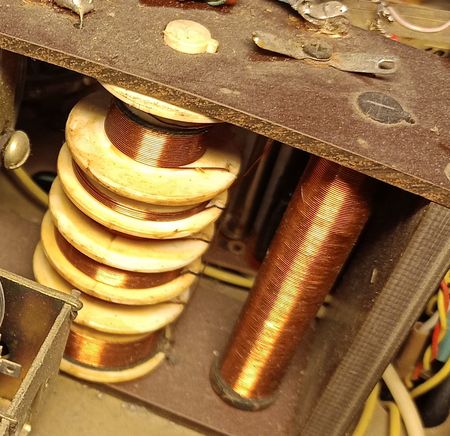

Анодный дроссель усилителя состоит из двух частей, вернее из двух дросселей.

Один дроссель секционный, секции разного диаметра и разного количества витков, другой одного диаметра, с обмоткой виток к витку по всей длине дросселя.
Блок питания обеспечивает выходные напряжения;
+1200 вольт анодного напряжения;
+250 вольт напряжения для питания экранных сеток;
-90 вольт для смещения на управляющие сетки;
переменное напряжение 26 вольт для питания накала ламп.
Потом уже было добавлено +24 вольта для питания реле схемы обхода.

Схема смещения позволяет устанавливать токи покоя отдельно для каждой лампы. Для этого имеются не фиксирующие кнопки SW1 и SW2, и регуляторы (резисторы) R10 и R12.
На выходе усилителя стоит схема измерителя КСВ.

Такие вот усилители выпускались промышленностью, только были-ли они доступы радиолюбителям, скорее всего нет.

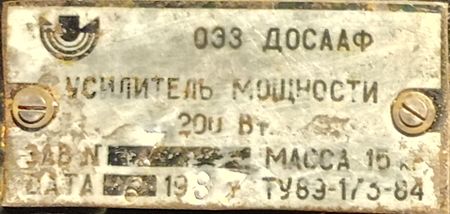

Да, каким заводом выпускались подобные усилители, я так определить и не смог. Вот бирка на задней панели усилителя, там-же и логотип завода;

Просмотрел кучу логотипов, подобного логотипа не нашёл, есть слегка похожие, но не такие. Может кто и знает на каких заводах выпускался подобный усилитель, или даже может кто и участвовал в сборке данного усилителя, напишите в комментариях.

Удачи Вам в творчестве!
