Радиоприёмник ДеЛьфин


Радиоприёмник ДеЛьфин

Аннотация:
В предыдущей статье " Ещё немного о трансивере "Эфир-М" " было дано подробное описание радиолюбительского трансивера "Эфир-М".
Известный радиолюбитель - коротковолновик, Яков Семёнович Лаповок, известен как конструктор и популяризатор техники для любительской радиосвязи. Он хотел, чтобы у радиолюбителей коротковолновиков, был достойный радиоприёмник, и в конце восьмидесятых разработал радиоприёмник "ДеЛьфин" для радиолюбителей, с которым хочу Вас ознакомить.



Введение

Из истории создания этого радиоприёмника, как писал в автобиографии Я. С. Лаповок;
"В конце 80-х годов в стране началась компания по “конверсии” предприятий ВПК. При поддержке большого начальника, который занимал должность первого зама председателя Военно–промышленной комиссии президиума Совмина СССР, Владимира Леонидовича Коблова (я с ним был сам знаком, так как вместе учились в аспирантуре) я затеял разработку и изготовление на своем предприятии (филиал “Ленинца” в Коломягах) приемника для радиолюбителей–коротковолновиков. Назвал я его “ДеЛьфин”, выделив в надписи буквы “Д” и “Л” (Джунковский и Лаповок). Была разработана КД в объеме, необходимом для серийного производства, выпущено 25 штук приемников, успешно распроданных по умеренной цене, после чего дело застопорилось: “жирным котам ВПК” не с руки было заниматься такой ерундой."

Вроде как, от планируемой цены (9-10 тр.р.), руководство ВПК хотело установить цену на выпускаемый радиоприёмник в пределах 20-25 т.р., и выпуск его стал не рентабельным, так как уже в то время начали появляться зарубежные БУ трансиверы, которые можно было приобрести по таким ценам. Естественно по такой цене радиоприёмники вряд-ли кто стал бы приобретать.

Несколько экземпляров радиоприёмника, пока они выпускались на своём предприятии, приобрёл себе Я. С. Лаповок, которые он в последствии раздарил по своим друзьям.

Приёмник ДеЛьфин передняя панель

Приёмник ДеЛьфин задняя панель

Рисунок 1. Радиоприёмник ДеЛьфин.

Схема и конструкция приёмника

В основу схемы разрабатываемой конструкции радиоприёмника ДеЛьфин, Я. С. Лаповок взял схему своего, ранее публиковавшегося в журнале "РАДИО", базового приёмника КВ радиостанции (журналы №4 - №5 1978 г).
Все схемы и чертежи в то время выполнялись карандашами и ручками, никаких программ Dip_Trace, Sprint-Layou, sPlan и подобных в то время не было, и компьютер и все программы заменяла бумага "Миллиметровка".
Вот например разработанная схема радиоприёмника "ДеЛьфин", выполненная самим Лаповком на вышеупомянутой бумаге.

Схема приёмника ДеЛьфин, проект, миллиметровка

Рисунок 2. Схема приёмника ДеЛьфин, проект, миллиметровка.

Вот таким Я. С. Лаповок хотел видеть схему радиоприёмника для радиолюбителей-коротковолновиков. Планировалось, что радиоприёмник будет иметь 11 КВ диапазонов, все девять радиолюбительских и два дополнительных вещательных, это 49 метров и 25 метров.
Чтобы схема Вам была более менее понятна, то перерисуем её с хорошим разрешением.

Схема приёмника ДеЛьфин, проект

Рисунок 3. Схема приёмника ДеЛьфин, проект.

Вот такой радиоприёмник планировался к массовому выпуску для нужд радиолюбителей-коротковолновиков. Размер будущего приёмника проектировался 370х270х145 мм. Размер передней панели 145х370 мм.
Вот эскиз передней панели приёмника.

Передняя панель приёмника

Рисунок 4. Передняя панель приёмника ДеЛьфин, проект.

Как планировалось размещение печатных плат внутри корпуса радиоприёмника, смотрим ниже.
Размещение печатных плат и деталей приёмника, вид сверху;

Размещение деталей приёмника, вид сверху

Рисунок 5. Размещение деталей приёмника ДеЛьфин, вид сверху.

Размещение печатных плат и деталей приёмника, вид снизу;

Размещение деталей приёмника, вид снизу

Рисунок 6. Размещение деталей приёмника ДеЛьфин, вид снизу.

Основные характеристики планируемого приёмника;

Щсновные характеристики приёмника

Рисунок 7. Основные характеристики приёмника ДеЛьфин.

Я точно не знаю, увидел ли "свет" этот радиоприёмник, собрал-ли его сам Лаповок, или был только проект, так как имеются и рисунки печатных плат и данные контуров, ну и выше (рис. 5 - 6) рисунки расположений этих плат в корпусе радиоприёмника.
Если кому-то очень интересно, или кто-то решится повторить приёмник по схеме из рисунка №3 - пишите в комментариях, могу предоставить рисунки печатных плат и намоточные данные.
А вот в "свет" вышел немного другой радиоприёмник "ДеЛьфин", изображённый на фото №1, с которым мы и будем знакомиться.

Так что-же это за такой "таинственный" радиоприёмник "ДеЛьфин", информации по которому практически нигде нет, за исключением нескольких фотографий и очень беглому описанию характеристик этого радиоприёмника.

Радиоприемник «Дельфин» выпускался с начала 90-х на радиозаводе НПО «Ленинец» в Ленинграде (Санкт-Петербурге).
Диапазоны приёмника 10, 12, 15, 17, 20, 30, 40, 80 и 160 метров. Цифровая шкала применена ЦШ-01. Две промежуточной частоты. Промежуточная частота 5,5 МГц - первая, и 500 кГц вторая. Чувствительность приёмника от 1 до 5 мкВ и зависит от принимаемого диапазона. В приёмнике имеется выход гетеродина для трансиверной приставки. Габариты приёмника 284х280х135 мм. Вес его где-то 4,3-4,4 кг.

ДеЛьфин вид сверху

Рисунок 8. Вид сверху, приёмник ДеЛьфин.

Вид сверху на радиоприёмник "ДеЛьфин" со снятой цифровой шкалой.

ДеЛьфин, вид сверху без ЦШ-01

Рисунок 9. Вид сверху на радиоприёмник "ДеЛьфин" без цифровой шкалы.

Вот какой вид имеет радиоприёмник "ДеЛьфин" снизу.

Размещениедеталей приёмника, вид снизу

Рисунок 10. Вид снизу на радиоприёмник "ДеЛьфин".

Итоговая схема радиоприёмника тоже претерпела значительные изменения, относительно схемы радиоприёмника изображённой на рисунке №3.
Общим проводом радиоприёмника и источника питания здесь стал плюсовой провод. Конденсатор настройки применён трёх-секционный, исключены вещательные диапазоны, ну в принципе там уже и нечего слушать. ЭМФ используется один, упрощены БП, УНЧ.
Радиоприёмник собран на 6-ти печатных платах.

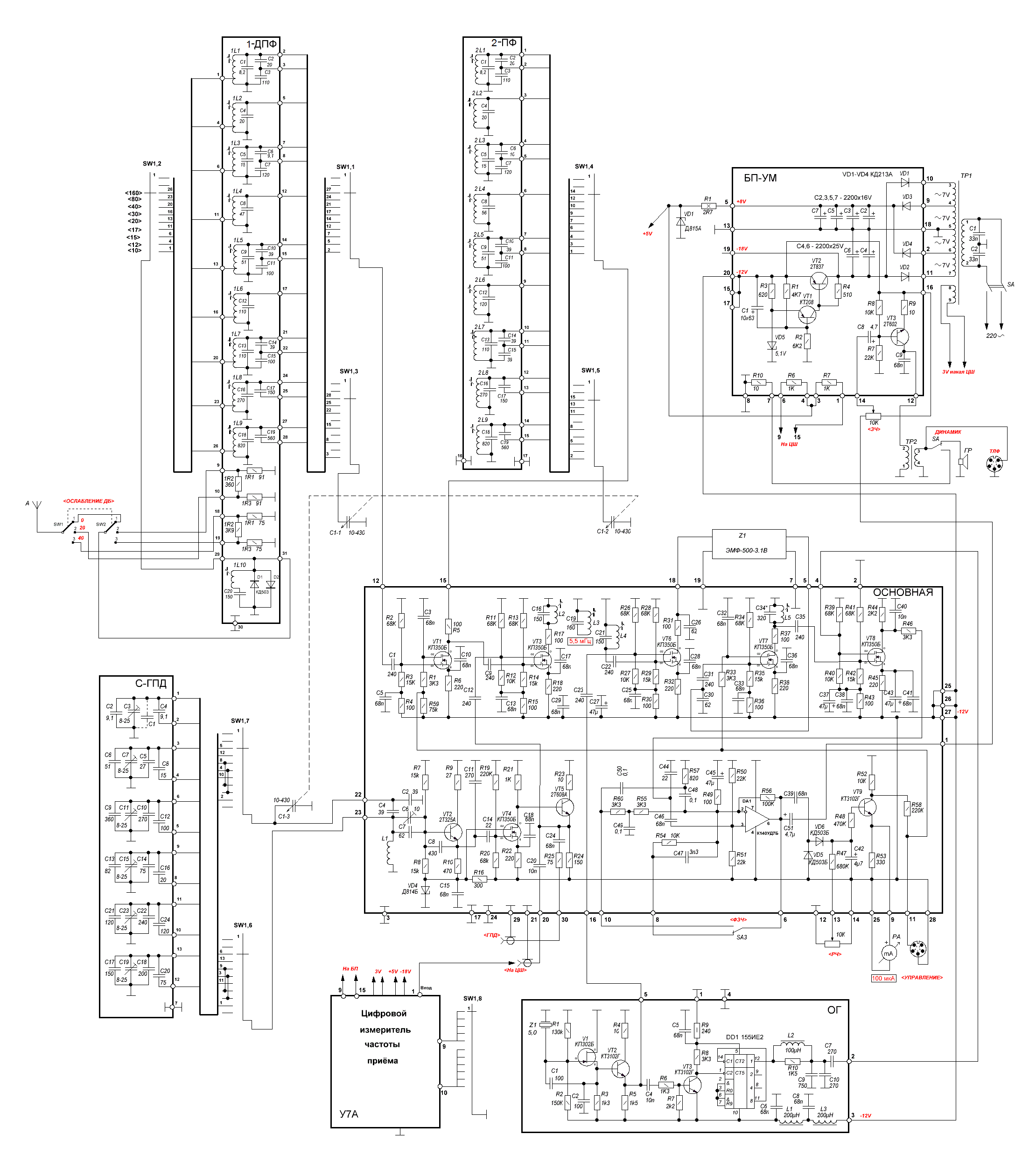

Схема радиоприёмника "ДеЛьфин".

Схема приёмника ДеЛьфин

Рисунок 11. Схема радиоприёмник "ДеЛьфин".

Основная плата и плата блока питания с УМ имеют размеры 190х110 мм. Плата опорного генератора размером 60х80 мм, плата конденсаторов ГПД имеет размеры 195х50 мм. Плата входных контуров и аттенюатора имеет размер 90х80 мм, а плата диапазонных контуров размером 85х70 мм, то есть на 5 мм ниже платы входных контуров.

Основная плата приёмника ДеЛьфин

Рисунок 12. Основная плата радиоприёмника "ДеЛьфин".

Основная плата радиоприёмника "ДеЛьфин", выполнена на двухстороннем фольгированном текстолите.

Плата БП приёмника ДеЛьфин

Рисунок 13. Плата блока питания радиоприёмника "ДеЛьфин".

Плата блока питания так-же выполнена на двухстороннем фольгированном текстолите, на этой же плате помимо блока питания собран выходной каскад усилителя низкой частоты на транзисторе VT3 КТ602А.

Плата ОГ приёмника ДеЛьфин

Рисунок 14. Плата опорного генератора радиоприёмника "ДеЛьфин".

Печатная плата опорного генератора приёмника "ДеЛьфин", размером 60х80 мм, выполнена на двухстороннем фольгированном текстолите, кварц установлен на частоту 5 МГц, которая делится на 10 делителем частоты, выполненного на микросхеме К155ИЕ2.

Плата конденсаторов ГПД приёмника ДеЛьфин

Рисунок 15. Плата конденсаторов ГПД радиоприёмника "ДеЛьфин".

Плата конденсаторов ГПД радиоприёмника "ДеЛьфин" выполнена на одностороннем фольгированным текстолите. В качестве подстроечных конденсаторов применены конденсаторы с воздушным диэлектриком с изменяемой ёмкостью 8-25 пФ.

Плата входных контуров приёмника ДеЛьфин

Рисунок 16. Плата входных контуров радиоприёмника "ДеЛьфин".

Плата диапазонных контуров ДеЛьфин

Рисунок 17. Плата диапазонных контуров радиоприёмника "ДеЛьфин".

Платы входных и диапазонных контуров выполнены на одностороннем фольгированном текстолите. На плате входных контуров собран ещё и входной аттенюатор, позволяющий уменьшать уровень входного сигнала на 20 и 40 дБ. На ней так же стоит фильтр-дырка, который уменьшает проникновение на вход частот, близких к первой промежуточной.

Блок питания выдаёт следующие напряжения:
-12 вольт для питания радиоприёмника;
+5 вольт для питания микросхем цифровой шкалы;
-18 вольт для питания индикатора цифровой шкалы и переменное напряжение 3-3,5 вольт для питания накала индикатора цифровой шкалы.
Как видно из схемы на рисунке №11, стабилизатор +5 вольт собран по упрощённой схеме. Стабилизированное напряжение +5 вольт получается здесь из напряжения +8 вольт. В схеме стабилизации участвуют гасящий мощный проволочный резистор, сопротивлением 2,7 Ом и последовательно включённый с ним мощный стабилитрон Д815А, максимальный ток стабилизации которого может достигать 1,4 Ампера. Напряжение +5 вольт для питания цифровой шкалы снимается непосредственно со стабилитрона.

Детали приёмника

Трансформатор блока питания имеет две вторичных обмотки. Основная обмотка имеет пять выводов (3-4-5-6-7), средний вывод заземлён, напряжение обмотки указаны на схеме приёмника, ток нагрузки до 2-х Ампер. Дополнительная обмотка (выводы 8-9) предназначена для питания накала индикатора цифровой шкалы, имеет выходное напряжение 3-3,5 вольт (провод 0,35-0,4), ток потребления накала индикатора в районе 100 мА.
Моточные данные входных и диапазонных контуров приёмника приведены в таблице 1.

Таблица 1. Моточные данные входных и диапазонных контуров.

Катушка

Выводы

Кол-во витков

Марка и
диаметр провода

1L1
1L2
1L3
1L4
1L5
1L6
1L7
1L8
1L9
1L10
2L1
2L2
2L3
2L4
2L5
2L6
2L7
2L8
2L9

1-2-3
1-2-3
1-2-3
1-2-3
1-2-3
1-2-3
1-2-3
1-2-3
1-2-3
1-2
1-2
1-2
1-2
1-2
1-2
1-2
1-2
1-2
1-2

2+6
2+7
3+7
3+9
3+8
3+12
4+16
5+20
8+36
25
8
9
10
11
12
15
20
25
44

ПЭВ-0,45
ПЭВ-0,45
ПЭВ-0,45
ПЭВ-0,45
ПЭВ-0,45
ПЭВ-0,45
ПЭВ-0,3
ПЭВ-0,25
ПЭВ-0,2
ПЭВ-0,2
ПЭВ-0,45
ПЭВ-0,45
ПЭВ-0,45
ПЭВ-0,45
ПЭВ-0,45
ПЭВ-0,45
ПЭВ-0,3
ПЭВ-0,25
ПЭВ-0,2

Нумерация выводов катушек идёт с нижнего по схеме конца. Все катушки мотаются на каркасах диаметром 6 мм, высотой 16-20 мм имеют подстроечный сердечник из феррита диаметром 3 мм и высотой 8-10 мм.

Контура приёмника ДеЛьфин

Рисунок 18. Контура радиоприёмника "ДеЛьфин".

Катушка ГПД L1, которая установлена на основной плате, намотана на керамическом каркасе диаметром 17 мм и высотой 25 мм. Катушка намотана медной лентой, шириной 1 мм, толщиной 0,25-0,3 мм и содержит 5 витков с шагом 1 мм.

Плата ОГ приёмника ДеЛьфин

Рисунок 19. Катушка ГПД радиоприёмника "ДеЛьфин".

Переменный конденсатор в радиоприёмнике трёх-секционный, с ёмкостью, изменяемой от 10 до 430 пФ. Можно применять любой 3-х секционный конденсатор с близкой ёмкостью, например от ламповых радиоприёмников, тоже вполне подойдёт.

Контура усилителя первой ПЧ (5,5 мГц), - L2, L3, L4, на основной плате радиоприёмника, намотаны на каркасах горшкообразных магнитопроводов СБ-12а. Катушки намотаны проводом ПЭШО (или ПЭВ-2), диаметром 0,4 мм и содержат по 22 витка. Связь между катушками индуктивная.

Контур усилителя второй ПЧ L5 (500 кГц), так же намотан на каркасе СБ-12а, намотка выполнена внавал и содержит 120 витков проводом ПЭВ-2 диаметром 0,18 мм.

Выходной трансформатор в этом радиоприёмнике, так же как и силовой, выполнен на тороидальном сердечнике. В качестве выходного трансформатора здесь можно использовать любые выходные трансформаторы от транзисторных радиоприёмников, или намотать самому на подходящем сердечнике.

В качестве цифровой шкалы, применена цифровая шкала ЦШ-01. Описывать её здесь, смысла не вижу. Описание по ней, подключение, предварительная запись частоты и т.д. (если нужно) найдёте на просторах инета. Скажу только, что на плате БП имеются два резистора по одному килоому (R6, R7), которые подключаются к этой цифровой шкале.

Если кому-то нужны, или могут пригодиться печатные платы этого радиоприёмника, то в прикреплении ниже прикрепляю их в формате Sprint-Layout.
Удачи Вам в творчестве и всего наилучшего.



Приложение:

Скачать архив
