Калькуляторы цветовой маркировки катушек индуктивности

Аннотация:
Без индуктивностей практически не обходится не один радиотехнический прибор.
Типов самих индуктивностей в радиоаппаратуре множество, и для обозначения величины применяемой индуктивности, используют специальную их маркировку.

Наиболее широко встречающаяся маркировка индуктивностей, это цветные полосы или буквенно-цифровой код, нанесённые на корпусе индуктивности.
Буквенно-цифровой код может быть трёх или четырёх символьный. Трёх символьный код может состоять из трёх цифр или из цифры, буквы и цифры, или две буквы и цифра. Четырёх символьный код - это три цифры и буква, или две цифры и две буквы, он используется гораздо реже, чем остальные. Причём буква в конце указывает только на допуск индуктивности. Да, калькулятор кодовой маркировки индуктивностей находится здесь.

Онлайн определение индуктивности катушки (дросселя) по цветовой маркировке

Цветовая маркировка катушки индуктивности (дросселя) содержит информацию о значении индуктивности, а также допуск (возможное максимальное отклонение от номинала). Первые две полосы (точки) указывают на значение номинальной индуктивности (в микрогенри), третья – множитель, четвертая – допуск. В случае кодирования 3 цветными метками, допуск не указывается, но подразумевается его значение 20%.

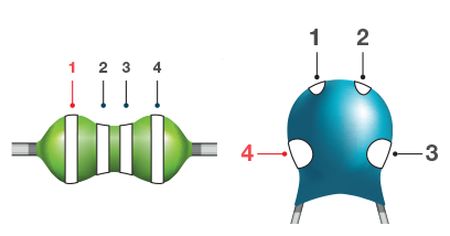

Нумерация меток на индуктивностях приводится ниже;

Если трудно определить первую метку на резестивной или каплеобразной индуктивности (все метки одинаковой ширины), то нужно придерживаться определённых правил маркироки таких индуктивностей.
Первую и четвёртую метку у таких индуктивностей можно определить следующим образом:
Первая метка у таких индуктивностей не может быть золотой, серебрянной или чёрной;
Четвёртая метка может быть только золотой, серебрянной или чёрной.

В таблице, приведённой ниже, указано соответствие цветов каждой из четырёх полос (точек) конкретным цифровым значениям.

Приводим онлайн калькуляторы для определения параметров дросселей (индуктивностей) с маркировкой в виде 3-х или 4-х цветных колец (точек).
В первом калькуляторе можно так-же выбрать и величину необходимой Вам индуктивности, цветные полосы для которой отобразятся на рисунке самой индуктивности, которые будут аналогичны и для каплеобразной индуктивности (согласно её нумерации цветных точек).
