Простые схемы управления вентилятором.

Триггерные схемы.

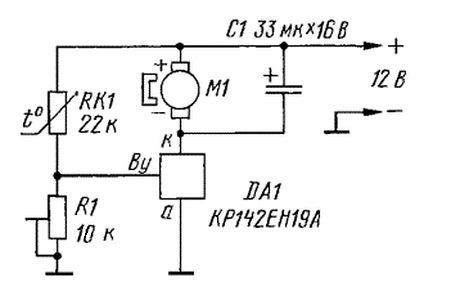

Начнём пожалуй с самой простой схемы управления вентилятором.
Схема эта собрана на всем известной TL431 (аналог КР142ЕН19А), и предназначена для управления вентиляторами, которые потребляют ток 0,06 - 0,08 А, так как максимальный ток самой микросхемы не должен превышать 0,1 А.

Подобные вентиляторы используются в системных блоках для вывода наружу тёплого воздуха. Крепятся они на задней стенке системника, диаметр таких вентиляторов где-то в районе 10-12 см.
Они мало-шумные, так как скорее всего не сильно много-оборотные.
В качестве термо-датчика здесь используется термистор на 22 кОм. Подстроечный резистор предназначен для установки температуры включения вентилятора.
Терморезисторы можно ставить в принципе любые, какие найдёте, от 1 до 47 кОм, единственно, что необходимо соблюсти - это то, что подстроечный резистор должен быть в два-три раза меньшей величины, чем сам терморезистор, ну, в крайнем случае не больше, а то трудно будет установить температурный порог.

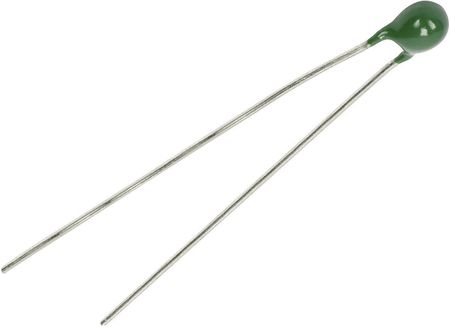

Кстати подобные терморезисторы на Али любого номинала продаются кучками за копейки.
Если к этой схеме необходимо подключить более мощный вентилятор, или группу вентиляторов, то вместо нагрузки микросхемы (вентилятора) включите любое реле на 12 вольт, и его контактами управляйте вентиляторами.

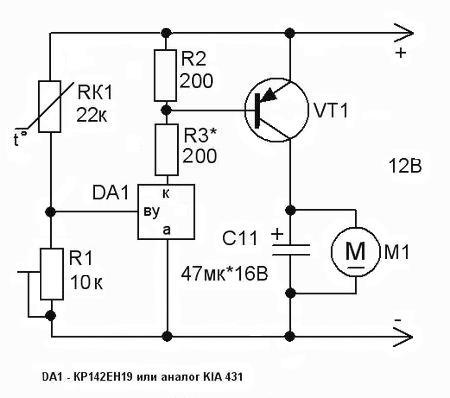

Вместо реле в этой схеме можно применить любой p-n-p транзистор средней или большой мощности с током коллектора (с запасом) достаточным для управления вентиляторами.
Схема эта будет выглядеть вот так;

Величину резистора R3 здесь необходимо будет подобрать, так как от него зависит ток потребляемый вентилятором и соответственно полное открытие транзистора VT1.

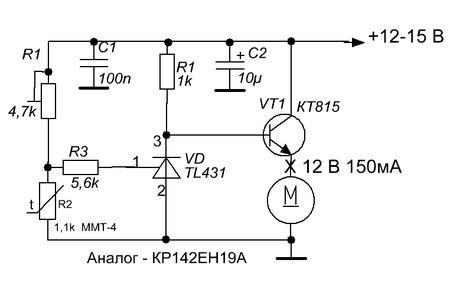

В качестве транзистора VT1 можно так-же применить и любые транзисторы средней или большой мощности n-p-n типа.
Схема тогда будет выглядеть вот так;

Здесь терморезистор и подстроечный резистор меняются местами, так как для открытия транзистора, необходимо чтобы ТЛ-ка закрылась. То есть ТЛ-ка всё время открыта, а при достижении установленного температурного порога - закрывается, и открывается транзистор.

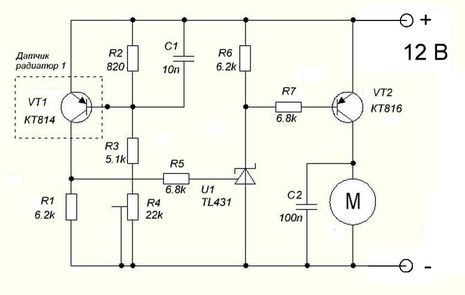

Следующая схема немного посложнее, но она не содержит терморезистора. Здесь вместо терморезистора используется транзистор, ну это в том случае, если терморезистора нет под рукой, а нужно что-то срочно придумать для охлаждения конструкции.

Схемы с плавным пуском.

Все вышеописанные схемы, так называемые - триггерные схемы, то есть включают вентилятор на полные обороты при достижении пороговой температуры, и отключают вентилятор при снижении температуры ниже установленного порога.
Далее будем рассматривать схемы с плавным пуском вентилятора.

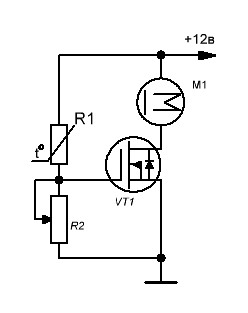

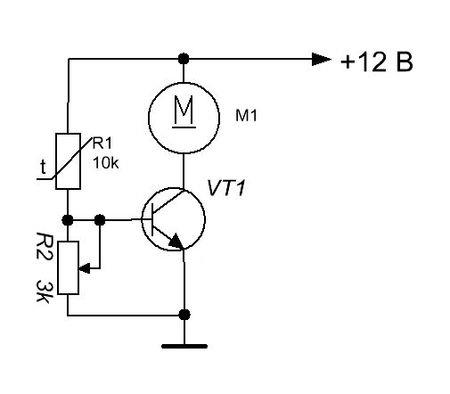

Самая простейшая схема, это схема на полевом транзисторе.

R1 здесь - терморезистор, величиной от 1 до 50 кОм, R2 - подстроечный резистор, которым выбирается порог температуры включения вентилятора.
Величина его выбирается от значения величины терморезистора и составляет в два-четыре раза меньшую величину от выбранного сопротивления терморезистора.
При достижении пороговой величины установленной температуры, транзистор начинает открываться и вентилятор начинает вращаться. По мере роста температуры, полевой транзистор входит в насыщение и вентилятор вращается на максимальных оборотах. Так как полевые транзисторы обладают большой крутизной, диапазон температуры, в котором вентилятор из выключенного состояния достигает максимальных оборотов получается небольшим и составляет 4-6 градусов. То есть схема тоже похожа на триггерную, но с плавным пуском вентилятора.

Вместо полевого транзистора здесь можно использовать любой составной транзистор средней или большой мощности (транзистор Дарлингтона).

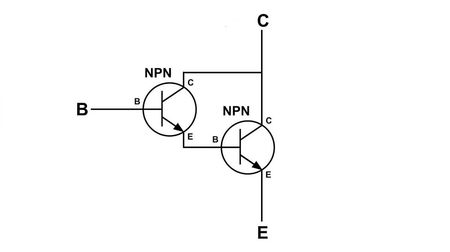

Составной транзистор можно собрать из двух обычных транзисторов.
Первый транзистор - любой маломощный транзистор, в качестве второго можно ставить любой транзистор средней, или большой мощности.

В принципе, можно даже вместо составного транзистора поставить любой биполярный транзистор, схема тоже будет работать, только скорее всего температурный диапазон от запуска вентилятора и его максимальной скоростью, станет намного больше, чем при применении полевого или составного транзистора.

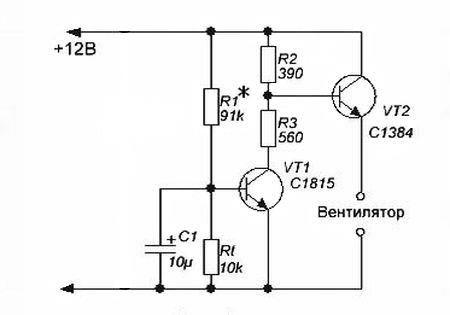

Ещё одна простая схема содержит два транзистора, конденсатор и четыре резистора. Она собрана на небольшой плате размером примерно 25х20 мм.

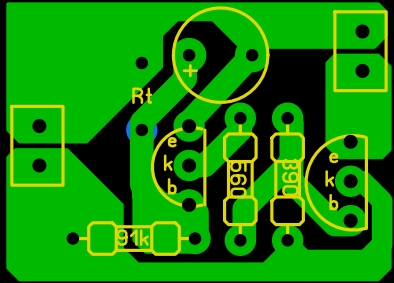

Печатная плата схемы управления работой вентилятора.

Здесь температурный режим, или начальную скорость вращения вентилятора устанавливают подстроечным резистором R1, затем он меняется на постоянный резистор.
Если вдруг кому нибудь понадобится печатная плата в формате Sprint-Layout, то можете забрать её здесь.

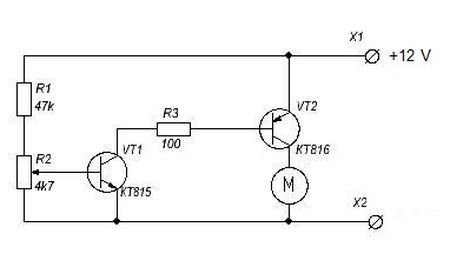

Следующая схема так-же собрана на двух транзисторах и трёх резисторах. Простая и надёжно-работающая схема.
Преимущество её состоит в том, что она не имеет терморезистора и датчиком температуры здесь является первый транзистор, который закрепляется на радиаторе охлаждаемого устройства.

Резистором R2 здесь устанавливаются минимальные обороты вращения вентилятора. В дальнейшем при повышении температуры радиатора - обороты вентилятора увеличиваются.
Подобная схема управления вентилятором использовалась в этой конструкции, и кто её повторял, довольны её работой.

Ну на эту тему можно разговаривать ещё долго, не будем зацикливаться, описанных схем достаточное количество и из них вполне можно выбрать подходящую для своей конструкции. Ну если нужна будет более сложная схема, с контроллерами и операционниками, инет Вам в помощь.
Удачи Вам в творчестве.
