Трансформаторы силовые, ТС-270, СТ-270.

Трансформаторы силовые, ТС-270, СТ-270, выпускались на разрезных, стержневых сердечниках О-образной формы, изготовленными из стальной ленты Э-320, сечением 25х50 мм, и предназначались для установки в цветные ламповые, или в лампово-полупроводниковые телевизоры. У трансформаторов ТСА-270, сердечник немного поменьше и имеет сечение 25х45 мм.
Номинальная мощность трансформаторов - 270 ватт. Подключение первичной обмотки трансформаторов к сети 220 вольт, производится к выводам 1 и 1', и при этом замыкаются между собой выводы 2 и 2'.
Первичная обмотка у этих трансформаторов последних выпусков, может быть выполнена только на 220 вольт (отсутствует вывод 3).

Необходимо иметь в виду, что приведённые здесь моточные данные, могут отличаться на имеющиеся у Вас трансформаторы, в связи с изменениями ТУ, заводов изготовителей, прошествии времени и прочих условий и их следует принимать, только как основу. При  необходимости определить более точно количество витков обмоток имеющегося у Вас трансформатора, намотайте дополнительную обмотку с известным количеством витков, замерьте на ней напряжение и по полученным данным просчитайте ваш трансформатор.

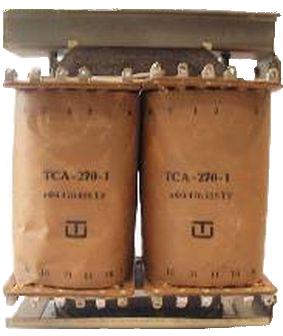

Рисунок 1.
Внешний вид трансформаторов ТС-270, СТ-270.

Эти трансформаторы имеют несколько модификаций, и все они взаимозаменяемые между собой. Это типы трансформаторов ТС-270-1, ТС-270-2, ТСА-270-1, ТСА-270-2, СТ-270-1. Трансформаторы силовые ТСА, отличаются от трансформаторов ТС тем, что их обмотки выполнены алюминиевым проводом. Это делалось для уменьшения стоимости массового производства трансформаторов.
Схема трансформаторов изображена на рисунке 2, моточные данные и электрические характеристики трансформаторов, в таблице 1.

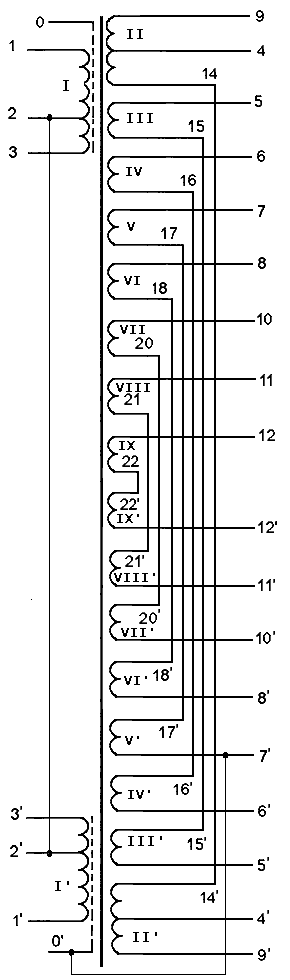

Рисунок 2.
Схема трансформаторов ТС-270, СТ-270.







Таблица 1. Моточные данные и электрические параметры трансформаторов типа ТС-270, СТ-270.

Тип трансформатора

Обмотки

Число витков

Марка и диаметр провода, мм

Сопротивл. пост. току, Ом

Напряжение, ном. В

Ток, ном. А

Номер Выводы

ТС-270-1
ТС-270-2
СТ-270-1

I
I'
II
II'
III
III'
IV
IV'
V
V'
VI
VI'
VII
VII'
VIII
VIII'
IX
IX'

1-2-3
1'-2'-3'
9-4-14
9'-4'-14'
5-15
5'-15'
6-16
6'-16'
7-17
7'-17'
8-18
8'-18'
10-20
10'-20'
11-21
11'-21'
12-22
12'-22'

275+43
275+43
6+315
6+315
183
183
183
183
247
247
42
42
8,5
8,5
9
9
9
9

ПЭВ-1 0,85
ПЭВ-1 0,85
ПЭВ-1 0,5
ПЭВ-1 0,5
ПЭВ-1 0,31
ПЭВ-1 0,31
ПЭВ-1 0,31
ПЭВ-1 0,31
ПЭВ-1 0,2
ПЭВ-1 0,2
ПЭВ-1 0,91
ПЭВ-1 0,91
ПЭВ-1 0,75
ПЭВ-1 0,75
ПЭВ-1 1,12
ПЭВ-1 1,12
2хПЭВ-1 0,85
2хПЭВ-1 0,85

1,7+0,3
1,7+0,3
0,1+15
0,1+15
5,2
5,2
5,2
5,2
35
35
0,2
0,2
0,1
0,1
0,1
0,1
0,1
0,1

110+17
110+17
2,2+122
2,2+122
71
71
71
71
97
97
16,5
16,5
3,3
3,3
3,3
3,3
3,4
3,4

1,25
1,25
0,4
0,4
0,2
0,2
0,2
0,2
0,07
0,07
1,85
1,85
0,9
0,9
2,1
2,1
2,95
2,95

ТСА-270-1
ТСА-270-2

I
I'
II
II'
III
III'
IV
IV'
V
V'
VI
VI'
VII
VII'
VIII
VIII'
IX
IX'

1-2-3
1'-2'-3'
9-4-14
9'-4'-14'
5-15
5'-15'
6-16
6'-16'
7-17
7'-17'
8-18
8'-18'
10-20
10'-20'
11-21
11'-21'
12-22
12'-22'

274+42
274+42
6+315
6+315
182,5
182,5
182,5
182,5
250,5
250,5
42
42
8,5
8,5
9
9
9
9

ПЭВА 1,16
ПЭВА 1,16
ПЭВА 0,67
ПЭВА 0,67
ПЭВ-1 0,35
ПЭВ-1 0,35
ПЭВ-1 0,35
ПЭВ-1 0,35
ПЭВ-1 0,21
ПЭВ-1 0,21
ПЭВА 1,16
ПЭВА 1,16
ПЭВА 0,93
ПЭВА 0,93
ПЭВА 1,16
ПЭВА 1,16
2хПЭВА 1,16
2хПЭВА 1,16

1,2+0,2
1,2+0,2
0,1+12
0,1+12
4,8
4,8
4,8
4,8
35
35
0,2
0,2
0,1
0,1
0,1
0,1
0,1
0,1

110+17
110+17
2,2+122
2,2+122
71
71
71
71
97
97
16,5
16,5
3,3
3,3
3,3
3,3
3,4
3,4

1,25
1,25
0,4
0,4
0,2
0,2
0,2
0,2
0,07
0,07
1,85
1,85
0,9
0,9
2,1
2,1
2,95
2,95

* - Напряжения даны для полу-обмоток (напр 5-15). Напряжение всей обмотки 5-5' равно 5-15+15'-5'.

Могут быть варианты трансформаторов ТС-270,  обмотки которых  4-4' и 9-9' выполнены раздельно.

- Обмотка 4-4' (4-14+14'-4) соответствует данным выше.

- Обмотка 9-9' (9-19+19'-9') содержит всего 6 (3+3) витков, соответственно полное номинальное напряжение всей обмотки равно 2,2 вольта.
