Как правильно подключить к сети трансформатор
| |
| spb-nik | Дата: Вторник, 16.08.2011, 17:51 | Сообщение # 1 |
 Администратор Николай
Группа: Администраторы
Сообщений: 763
Статус: Offline
| Задаём вопросы, если есть "непонятки" по статье, или вопросы, связанные по силовым трансформаторам. То есть например, нашли дома (на барахолке) транс, и есть подозрение, что он силовой - поможем разобраться с его обмотками, подключением к сети и т.д.
|
| |
| |
| юзур | Дата: Суббота, 01.05.2021, 23:13 | Сообщение # 701 |
|
Гость кот
Группа: Пользователи
Сообщений: 6
Статус: Offline
| Вот так как на листе, только нижний ряд звониться между собой, остальные каждая отдельно.
Подал на 15-16(184ом) 220В , вот результаты замеров напряжений.
|
| |
| |
| nean | Дата: Воскресенье, 02.05.2021, 12:08 | Сообщение # 702 |
|
Модератор Андрей
Группа: Модераторы
Сообщений: 447
Статус: Offline
| Странный транс.
Погоняйте во включенном состоянии, если греться не будет, значит попали на сетевую.
|
| |
| |
| юзур | Дата: Воскресенье, 02.05.2021, 16:47 | Сообщение # 703 |
|
Гость кот
Группа: Пользователи
Сообщений: 6
Статус: Offline
| Да нет , это высоковольтные киловольтовые при габаритной мощности 300-350 ВТ обмотка 220В при диаметре провода в пределах 0,5мм должна быть 10-20ом
Скорее сетевая это 19-24 какие-то из них.
от такого аппарата
|
| |
| |
| юзур | Дата: Воскресенье, 02.05.2021, 16:54 | Сообщение # 704 |
|
Гость кот
Группа: Пользователи
Сообщений: 6
Статус: Offline
| Фото не видно
|
| |
| |
| юзур | Дата: Воскресенье, 02.05.2021, 17:01 | Сообщение # 705 |
|
Гость кот
Группа: Пользователи
Сообщений: 6
Статус: Offline
| и второе
|
| |
| |
| nik-pnn | Дата: Воскресенье, 02.05.2021, 17:55 | Сообщение # 706 |
|
Живу я здесь Николай
Группа: Пользователи
Сообщений: 180
Статус: Offline
| Включите через лампочку накаливания мощностью 95 вт предполагаемую обмотку . Если не будет гореть, значит с первичкой угадали.
|
| |
| |
| юзур | Дата: Понедельник, 03.05.2021, 20:05 | Сообщение # 707 |
|
Гость кот
Группа: Пользователи
Сообщений: 6
Статус: Offline
| Включил на выводы 19 и 24 , лампа 100ВТ накал еле-еле, но самое интересное, что напряжения не изменились.
|
| |
| |
| nean | Дата: Вторник, 04.05.2021, 13:26 | Сообщение # 708 |
|
Модератор Андрей
Группа: Модераторы
Сообщений: 447
Статус: Offline
| Значит можно включать в сеть эту обмотку без лампы
|
| |
| |
| Klimon | Дата: Суббота, 17.09.2022, 14:38 | Сообщение # 709 |
|
Гость
Группа: Пользователи
Сообщений: 3
Статус: Offline
| Здравствуйте. Решил тряхнуть стариной - намотать трансформатор для своей поделки. Прикупил каркас от ОСМ 0,25 У3. Начинаю рассчитывать сетевую обмотку. По паспорту у этого трансформатора ( https://vprl.ru/index/transformatory_osm/0-8 ) она содержит 396 витков провода 0,77, а онлайн калькулятор показывает 522 витка примерно того же провода, что ближе к истине (в конструкции, которую собираюсь частично повторять вообще 560 витков ПЭЛ 0,8). Встал вопрос- где же истина? Сразу оговорюсь, что трансформатор будет анодно-накальный с обмотками
1 - сетевая
2 - 580 В
3 - 210 в
4 - 42 В
5 - 6,3+6,3 В
Буду благодарен совету.
|
| |
| |
| spb-nik | Дата: Воскресенье, 18.09.2022, 09:30 | Сообщение # 710 |
|
Администратор Николай
Группа: Администраторы
Сообщений: 763
Статус: Offline
| Кол-во витков в первичке зависит на какую индукцию будет произведён расчёт.
Трансы ОСМ в целях экономии меди рассчитывали на индукцию порядка 1,5-1,7 Тл.
У Вас в калькуляторе индукция скорее всего стоит в районе 1,3.
Если есть в наличии провод и все витки размещаются на каркасе, то для лучшей надёжности транса, оставьте расчёты на калькуляторе.
|
| |
| |
| Klimon | Дата: Вторник, 27.09.2022, 14:42 | Сообщение # 711 |
|
Гость
Группа: Пользователи
Сообщений: 3
Статус: Offline
| Цитата spb-nik (  ) Если есть в наличии провод и все витки размещаются на каркасе, то для лучшей надёжности транса, оставьте расчёты на калькуляторе.
Сетевая - 521 виток ПЭЛ 0,8
Анодная - 1271 виток ПЭЛ,027
Экранная - 502 витка ПЭЛ 0,27
Управление 50+50 витков ПЭЛ 0,27
Накал - 15+15 витков ПЭЛ 1,85
Остался ещё зазор в 1 мм по бокам.

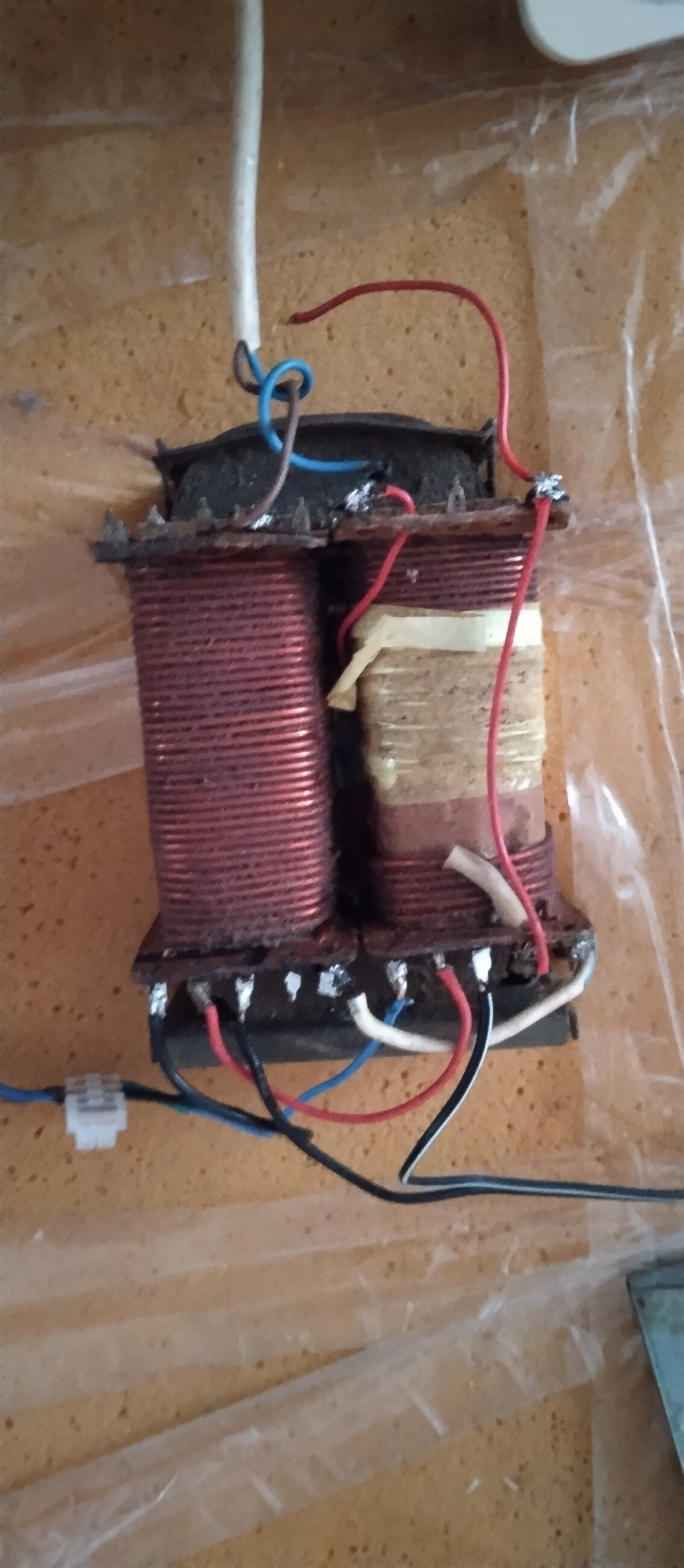

Транс включал - еле-еле слышно.
Есть ещё возможность подложить под лапы крепления противовибрационные резинки, чтобы уж совсем ничего слышно не было. Такая резина стояла на военных рациях, на улитках, чтобы вибрацию уменьшить.
|
| |
| |
| nean | Дата: Среда, 28.09.2022, 16:56 | Сообщение # 712 |
|
Модератор Андрей
Группа: Модераторы
Сообщений: 447
Статус: Offline
| А ток холостого хода не измеряли?
Интересно, какой получился?
|
| |
| |
| Klimon | Дата: Среда, 28.09.2022, 22:45 | Сообщение # 713 |
|
Гость
Группа: Пользователи
Сообщений: 3
Статус: Offline
| Цитата nean ( ) А ток холостого хода не измеряли?Интересно, какой получился?
А сейчас транс уже занял своё место в конструкции и экспериментировать не хочется.
Кстати! Читал одну из статей на вашем сайте про коэффициент выпрямления 1,41. Это справедливо для не подключенного к нагрузке выпрямителя. Нагруженный же даёт коэффициент 1,2. Проверенно практикой.
Вот как раз этот выпрямитель. 220/521*502=211..212 В переменного. Без нагрузки на выходе 295 В, с нагрузкой падает до 250В. А вот вторая часть выпрямителя со стабилизатором 225В, там да - напряжение стоит как вкопанное.
Тоже самое по минусу 220/521*100 = 42 В переменки трансформируется в - 59 В без нагрузки и падает до -50 В под ней. А второе плечо (Е/2) отдаёт после стабилизатора честные - 24 В.
По анодной обмотке не измерял - не хватало рабочего диапазона тестера. А вот под нагрузкой +645 В, как и было рассчитано.
|
| |
| |
|
|
