Двухполярный блок питания
| |
| Irek1984 | Дата: Вторник, 10.02.2026, 19:10 | Сообщение # 1741 |
Ирек
Группа: Пользователи
Сообщений: 15
Статус: Offline
| В двух блоках пробовал крутить эти подстроечники RV1 на выходе ничего не менялось, на третьем не впаивал эти резисторы, на выходе U регулируется от 0.01В.
При каком напряжении у вас 1.75А? Может мощности транса не хватает.Добавлено (10.02.2026, 19:26)
---------------------------------------------
При больших токах мост, пятиваттник и Q4 нагреваются это нормально.
|
| |
| |
| myzvips | Дата: Среда, 11.02.2026, 21:58 | Сообщение # 1742 |
Maotsedun
Группа: Пользователи
Сообщений: 50
Статус: Offline
| Уже решил проблему амперов подбором резистора R18, но с напряжением проблема остается, не пойму как можно поднять напряжение на выходе с 26,8В до 30В на холостом ходу. На входном конденсаторе 31,9В куда делись эти пять вольт непонятно. Трансформатор мощный, все нормально с ним, что то по схеме не так...
|
| |
| |
| serg | Дата: Среда, 11.02.2026, 22:37 | Сообщение # 1743 |
 Сергей
Группа: Проверенные
Сообщений: 362
Статус: Offline
| Цитата myzvips (  ) с напряжением проблема остается
Попробуйте R11 уменьшить до 20-22 кОм
|
| |
| |
| myzvips | Дата: Четверг, 12.02.2026, 04:07 | Сообщение # 1744 |
Maotsedun
Группа: Пользователи
Сообщений: 50
Статус: Offline
| Не получилось, заметил что на хх светодиод гореть стал и U2, U3 питание приходит 38В, на входе 32В, странно, как бы не спалить их.
Хотел спросить, С5 пленку надо ставить или высоковольтную керамику? И с остальными неполярными конденсаторами как? Сдохла обычная керамика С5 у меня.
|
| |
| |
| Irek1984 | Дата: Четверг, 12.02.2026, 11:23 | Сообщение # 1745 |
Ирек
Группа: Пользователи
Сообщений: 15
Статус: Offline
| У меня С4 и С5 пленочные, остальные SMD керамика.
|
| |
| |
| myzvips | Дата: Пятница, 13.02.2026, 09:41 | Сообщение # 1746 |
Maotsedun
Группа: Пользователи
Сообщений: 50
Статус: Offline
| Понятно, я решил собрать еще один канал но с параметрическими стабилизаторами как в первоисточнике. Трансформатор у меня по вторичке намотан в два провода для каждого канала ЛБП с отдельными выпрямителями, так же имеется обмотка для питания 5 вольт для вольтамперметра. В сети нашел вольтамперметр сдвоенный в одной плате и с одним индикатором но не понравилось то что минуса обоих каналов соединены вместе. Я хочу сделать универсальным ЛБП запитывая устройства с двух напряжений на выходе и так же при необходимости соединяя выходы плюс одного канала с минусом другого канала создавая при этом среднюю точку( двухполярное напряжение). Вот хочу спросить, Мне придется делать два отдельных вольтамперметра каждый на свой канал? И нужно ли мотать еще одну обмотку для питания второго вольтамперметра или достаточно одной обмотки подключив два диодных моста и два стабилизатора 7805 с обвязкой делая независимым питание для двух вольтамперметров, как правильно сделать?
И еще хотел спросить, в журнале пишут при налаживаний
"1. Подключите амперметр (для переменного тока, диапазон до 3 А) последовательно ко вторичной обмотке трансформатора (24 В) и вспомогательный резистор R21 (75 Ом / 2 Вт — входит в комплект).
2. Подключите первичную обмотку трансформатора к сети.
3. Если устройство работает исправно, ток, показываемый амперметром, должен быть до 60 мА.
4. Если ток значительно выше — в устройстве есть неисправность."
Я отсоединил ЛБП и воткнул амперметр в выходные контакты трансформатора через этот резистор, амперметр показал ток 0,32А и резистор начал дымиться. Потом снова подсоединил ЛБП и уже между ним и трансформатором замерил на одном проводе с этим резистором последовательно и показало ток 0,048А. Что то не пойму, второй способ замера правильный?
Сообщение отредактировал myzvips - Пятница, 13.02.2026, 09:43 |
| |
| |
| Irek1984 | Дата: Пятница, 13.02.2026, 11:35 | Сообщение # 1747 |
Ирек
Группа: Пользователи
Сообщений: 15
Статус: Offline
| Такой двуполярный вольтамперметр собирают с самого начала этой темы.
Сообщение отредактировал Irek1984 - Пятница, 13.02.2026, 13:06 |
| |
| |
| spb-nik | Дата: Пятница, 13.02.2026, 15:20 | Сообщение # 1748 |
 Администратор Николай
Группа: Администраторы
Сообщений: 825
Статус: Offline
| Цитата myzvips ( ) 1. Подключите амперметр (для переменного тока, диапазон до 3 А) последовательно со вторичной обмоткой трансформатора (24 В) и вспомогательный резистор R21 (75 Ом / 2 Вт — входит в комплект).
Имеется ввиду между трансформатором и ЛБП
Цитата myzvips ( ) Я отсоединил ЛБП и воткнул амперметр в выходные контакты трансформатора через этот резистор, амперметр показал ток 0,32А и резистор начал дымиться.
Цитата myzvips ( ) Я хочу сделать универсальным ЛБП запитывая устройства с двух напряжений на выходе и так же при необходимости соединяя выходы плюс одного канала с минусом другого канала создавая при этом среднюю точку( двухполярное напряжение). Вот хочу спросить, Мне придется делать два отдельных вольтамперметра каждый на свой канал? И нужно ли мотать еще одну обмотку для питания второго вольтамперметра или достаточно одной обмотки
Если хотите сделать так, как написали, то естественно делать два отдельных вольтамперметра (простой одноканальный) и каждый запитывать своей обмоткой, то есть мотать ещё одну на пять вольт.
Если делать ЛБП таким, как описано в статье, то есть двухполярным (плюс одного блока постоянно соединён с минусом другого), достаточно будет собрать один двухканальный вольтамперметр, описанный в статье
|
| |
| |
| myzvips | Дата: Пятница, 13.02.2026, 19:55 | Сообщение # 1749 |
Maotsedun
Группа: Пользователи
Сообщений: 50
Статус: Offline
| "А вы подключили резистор через амперметр непосредственно к трансу."
Да, неправильно так? А то ток показало 0,32А.
"и каждый запитывать своей обмоткой, то есть мотать ещё одну на пять вольт."
Почему так? Вроде как тороид один и волны в 50 герц идут на нем одинаково по обмоткам, Разве нельзя сделать так чтобы одна (~8,5V) обмотка для пяти вольт запитывала два отдельных диодных моста два отдельных стабилизатора для двух простых вольтамперметров. Прошу обьяснить мне. Не очень хочется мотать еще одну обмотку.
Сообщение отредактировал myzvips - Пятница, 13.02.2026, 20:45 |
| |
| |
| Irek1984 | Дата: Суббота, 14.02.2026, 06:46 | Сообщение # 1750 |
Ирек
Группа: Пользователи
Сообщений: 15
Статус: Offline
| Если вольтамперметры не запитать с отдельных обмоток не будет гальванической развязки.
Скажите зачем эти измерения между трансом и блоком?
|
| |
| |
| spb-nik | Дата: Суббота, 14.02.2026, 10:39 | Сообщение # 1751 |
|
Администратор Николай
Группа: Администраторы
Сообщений: 825
Статус: Offline
| Цитата myzvips ( ) Прошу обьяснить мне. Не очень хочется мотать еще одну обмотку.

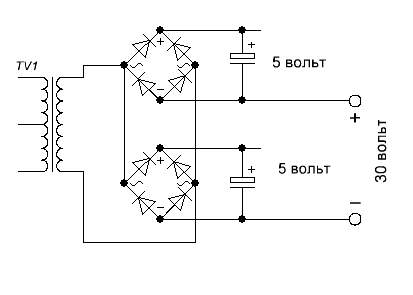

Но если Вы решите сделать из этих двух БП один двухполярый, то есть соедините плюс одного блока с минусом другого, то получится такая схема;
где плюс и минус одного бп будут подключены так к выпрямителям на пять вольт.
Если Вы знаете, как работают диоды, то Вам не составит труда объяснить, что произойдёт дальше.
|
| |
| |
| myzvips | Дата: Воскресенье, 15.02.2026, 02:15 | Сообщение # 1752 |
Maotsedun
Группа: Пользователи
Сообщений: 50
Статус: Offline
| Понятно, и батарейки почему то не бабахают если их последовательно соединять). Мне сказали что нужно ставить гальваническую развязку в питаний вольтамперметра, тогда можно подключать ЛБП так в псевдодвухполярном подключений в лабораторном блоке питания. Не знаю правда ли это но такие модули развязки продают в чиде https://www.chipdip.ru/product....0541260 так не получится?
И вообще, можно ли например подключить Два канала лбп последовательно без вольтамперметров? Они же запитываются от двух отдельных обмоток по ~24В.

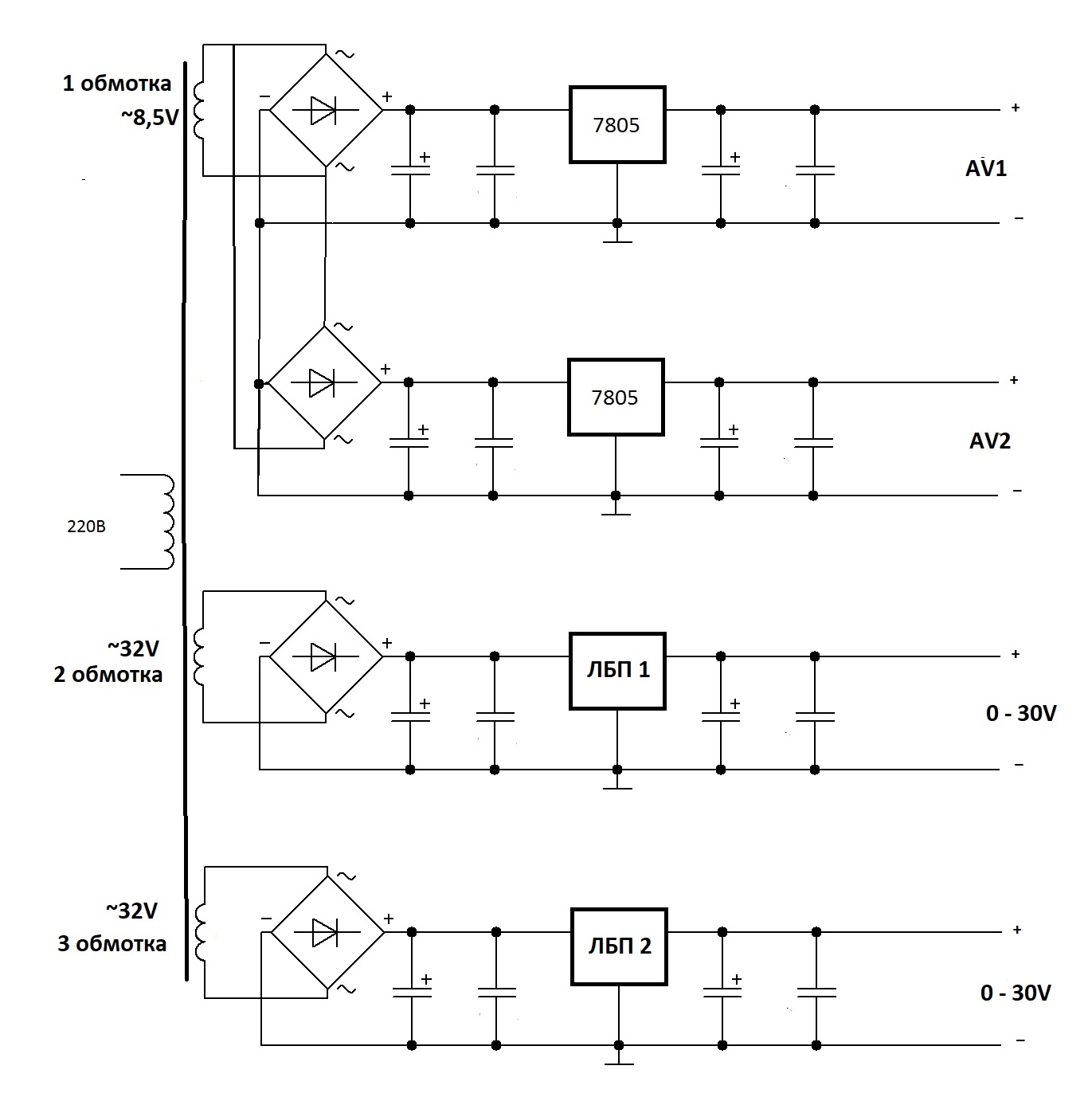

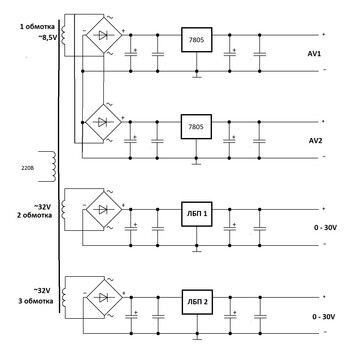

Я нарисовал обмотки трансформаторов, их четыре, сетевая, две отдельные по 24В, и одна на 8,5В.
Сообщение отредактировал myzvips - Воскресенье, 15.02.2026, 02:28 |
| |
| |
| spb-nik | Дата: Воскресенье, 15.02.2026, 13:08 | Сообщение # 1753 |
|
Администратор Николай
Группа: Администраторы
Сообщений: 825
Статус: Offline
| Цитата myzvips ( ) Мне сказали что нужно ставить гальваническую развязку в питаний вольтамперметра,
Тем более если у вас тор, то его разбирать не нужно, а просто домотать сверху ещё одну обмотку, витков будет не очень много.
Да, и ещё одна важность!
У вас на схеме общий провод - он должен быть общим только для одного канала БП и его вольтамперметра, для другого канала БП и его вольтамперметра -свой общий провод, и они не соединяются между собой.
|
| |
| |
| myzvips | Дата: Воскресенье, 15.02.2026, 15:01 | Сообщение # 1754 |
Maotsedun
Группа: Пользователи
Сообщений: 50
Статус: Offline
| Все предельно понятно. я забыл спросить, на схеме забыл дорисовать еще питание для вентилятора. Для него тоже нужна еще одна обмотка или можно подключить к одной из кренок вольтамперметра перед гальванической развязкой или как правильно сделать?
|
| |
| |
| Irek1984 | Дата: Воскресенье, 15.02.2026, 19:12 | Сообщение # 1755 |
Ирек
Группа: Пользователи
Сообщений: 15
Статус: Offline
| Для вентилятора не нужна отдельная обмотка. Если напряжение обмотки ВАметра не хватит можно через стабилизатор подключить на выход диодного моста ЛБП.
[b]Добавлено[/b] (15.02.2026, 19:23)
---------------------------------------------
Если будете мотать обмотку для второго ВАметра мотайте на ~11В тогда можно будет подключить вентилятор на 12В.
Сообщение отредактировал Irek1984 - Воскресенье, 15.02.2026, 19:38 |
| |
| |
| nean | Дата: Воскресенье, 15.02.2026, 19:41 | Сообщение # 1756 |
|
Модератор Андрей
Группа: Модераторы
Сообщений: 523
Статус: Offline
| Цитата myzvips ( ) или можно подключить к одной из кренок вольтамперметра
Можно подключить на выход диодного моста + перед кренкой любого вольтамперметра. Для вентилятора напряжения вполне хватит.
И мотать ещё одну обмотку для вентилятора не нужно.
|
| |
| |
| Irek1984 | Дата: Воскресенье, 15.02.2026, 19:43 | Сообщение # 1757 |
Ирек
Группа: Пользователи
Сообщений: 15
Статус: Offline
| Цитата myzvips ( ) И вообще, можно ли например подключить Два канала лбп последовательно без вольтамперметров?
Можно. Можно и паралельно выставив на выходе одинаковые напряжения.
|
| |
| |
| myzvips | Дата: Воскресенье, 15.02.2026, 20:10 | Сообщение # 1758 |
Maotsedun
Группа: Пользователи
Сообщений: 50
Статус: Offline

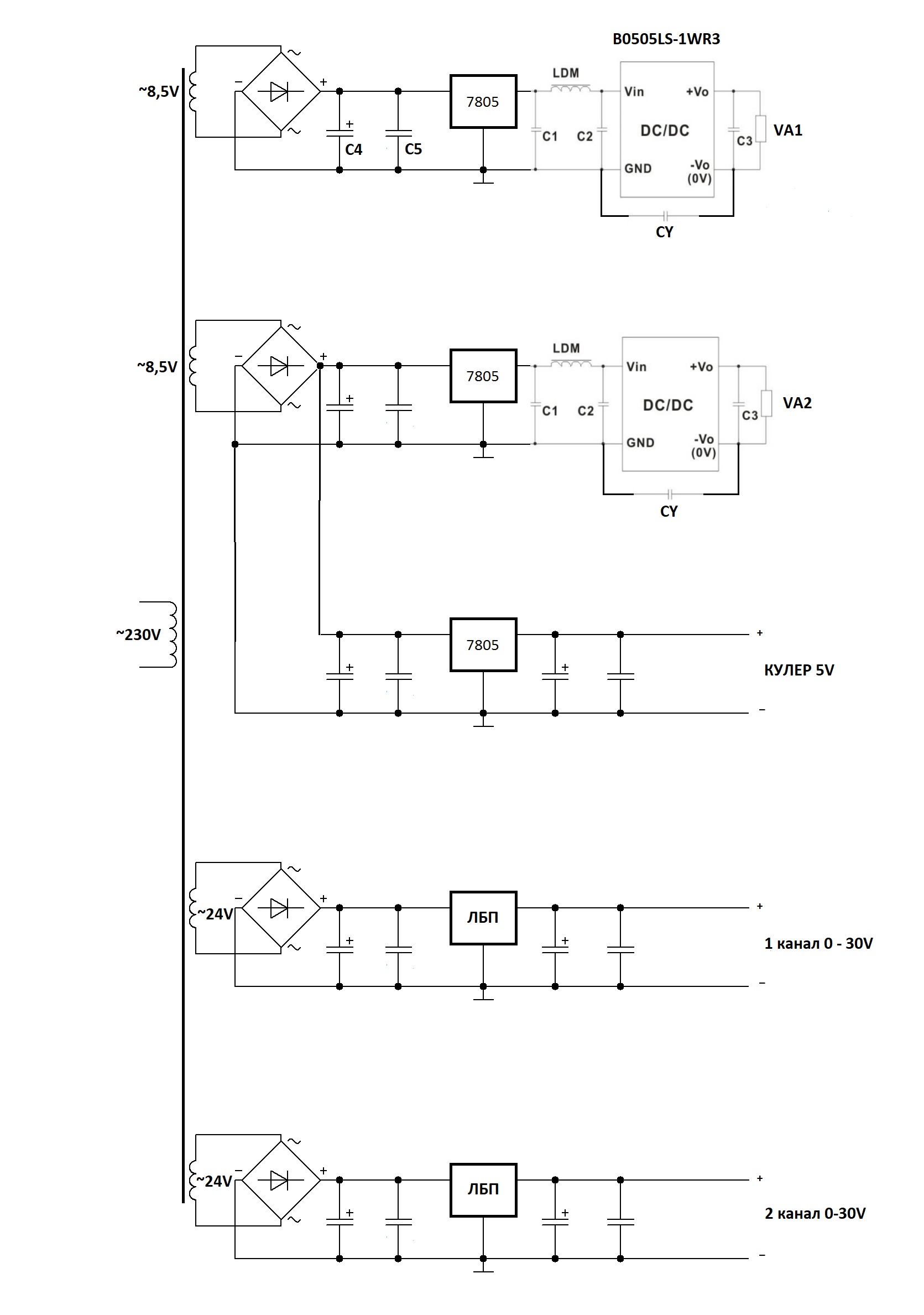

| Намотал я еще одну обмотку на ~8,5V, все получилось по новой схеме как я нарисовал, посмотрите пожалуйста все правильно ли?
И еще просьба, по даташиту я не понимаю какие номиналы нужны по схеме для B0505LS-1WR3, не силен в буржуйском.
С1=
С2=
С3=
CY=
LDM= 6.8µH какой ставить по размеру гантельку или полосатик подойдет ли?
Даташит тут: https://static.chipdip.ru/lib/133/DOC004133215.pdf
И перед кренкой понятно что керамика 100nF а вот электролит С4 на сколько ставить лучше в мкФ ?

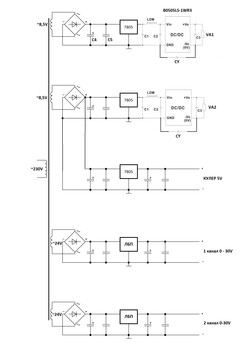

Новая нарисованная схема ниже.
И вот интересно сколько потребляет китайский зеленый дисплей 0802 с мегой в мА, а то этот модуль рассчитан на ток до 200мА?, сомнения есть что не хватит.
Сообщение отредактировал myzvips - Воскресенье, 15.02.2026, 20:30 |
| |
| |
| Irek1984 | Дата: Воскресенье, 15.02.2026, 20:32 | Сообщение # 1759 |
Ирек
Группа: Пользователи
Сообщений: 15
Статус: Offline
| Зачем DC/DC?
Сообщение отредактировал Irek1984 - Воскресенье, 15.02.2026, 20:43 |
| |
| |
| nean | Дата: Воскресенье, 15.02.2026, 20:44 | Сообщение # 1760 |
|
Модератор Андрей
Группа: Модераторы
Сообщений: 523
Статус: Offline
| Цитата myzvips ( ) Новая нарисованная схема ниже.

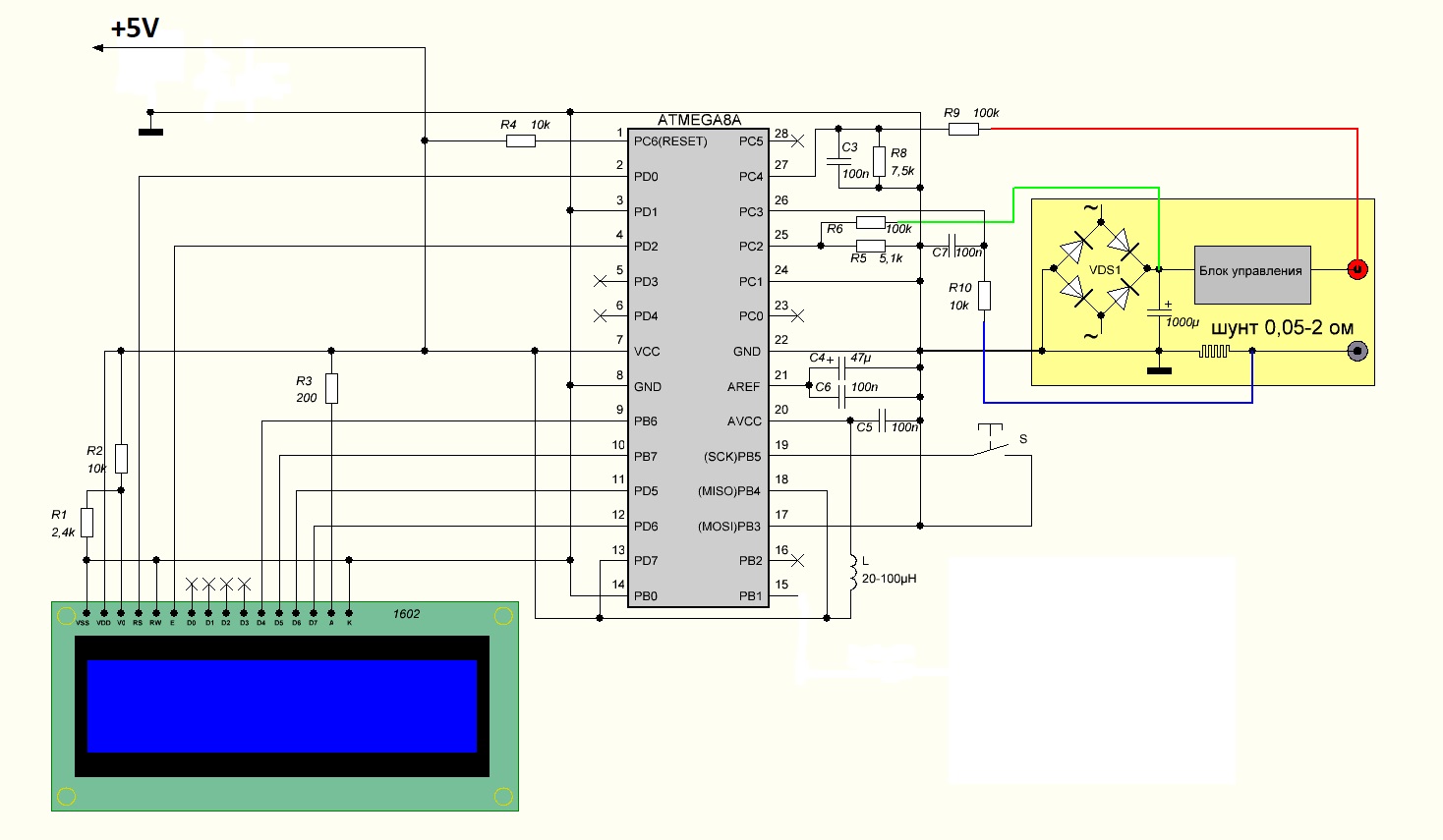

Чего вы мудрите, вам же написали, как сделать, зачем себе ещё придумывать трудности.
Вот сделайте так, но чтобы общий провод у вас был, как описано в сообщении 1754
|
| |
| |
|
