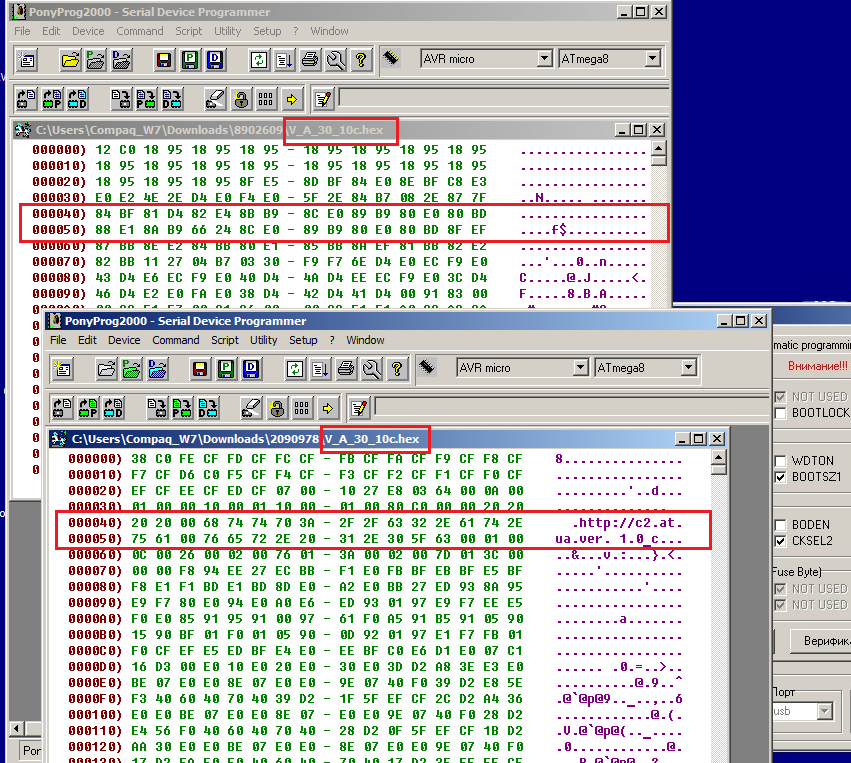

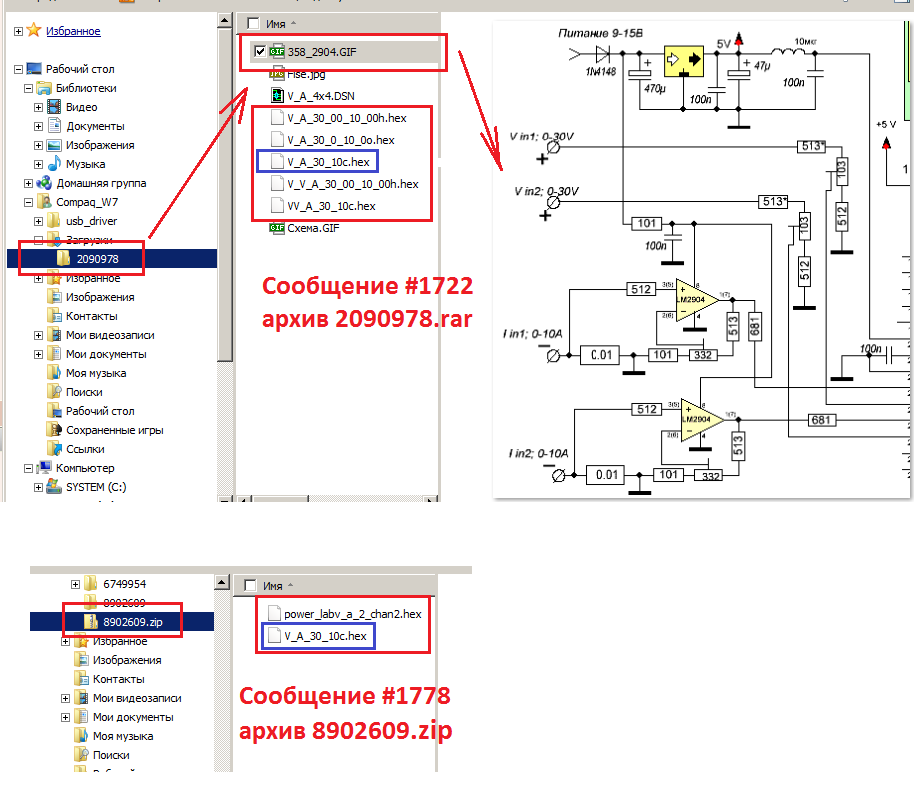

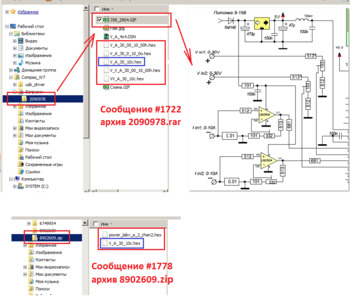

| Не пойму, откуда возникли непонятки с прошивкой.
Посмотрите сами - я Вам высылал одну и ту же прошивку.
А метода сравнить их и выяснить какая битая - я, увы, не знаю, только догадываюсь, что по контрольной сумме (сигнатуре) будет разница.
А Вы как определяете работоспособность прошивки? Я установил Proteus 7.6, помаленьку осваиваю, файлы проектов загружаются, с симуляцией пока не разобрался.
Если Вы сочтёте возможным поделиться файлом проекта Proteusa, где можно быстро проанализировать работу Atmega8 + LCD 1602 - мера моей благодарности не будет иметь границ!
|
| |
| |
| miola3003 | Дата: Пятница, 26.06.2026, 19:46 | Сообщение # 1782 |
Oleg Mikhailevsky
Группа: Пользователи
Сообщений: 23
Статус: Offline
| СРАНЬ ГОСПДНЯ! Не удержался.... виноват, наказывайте.
Ещё бы понять - а как и когда и почему это произошло.
Успокоюсь - прошью.
|
| |
| |
| miola3003 | Дата: Пятница, 26.06.2026, 20:16 | Сообщение # 1783 |
Oleg Mikhailevsky
Группа: Пользователи
Сообщений: 23
Статус: Offline

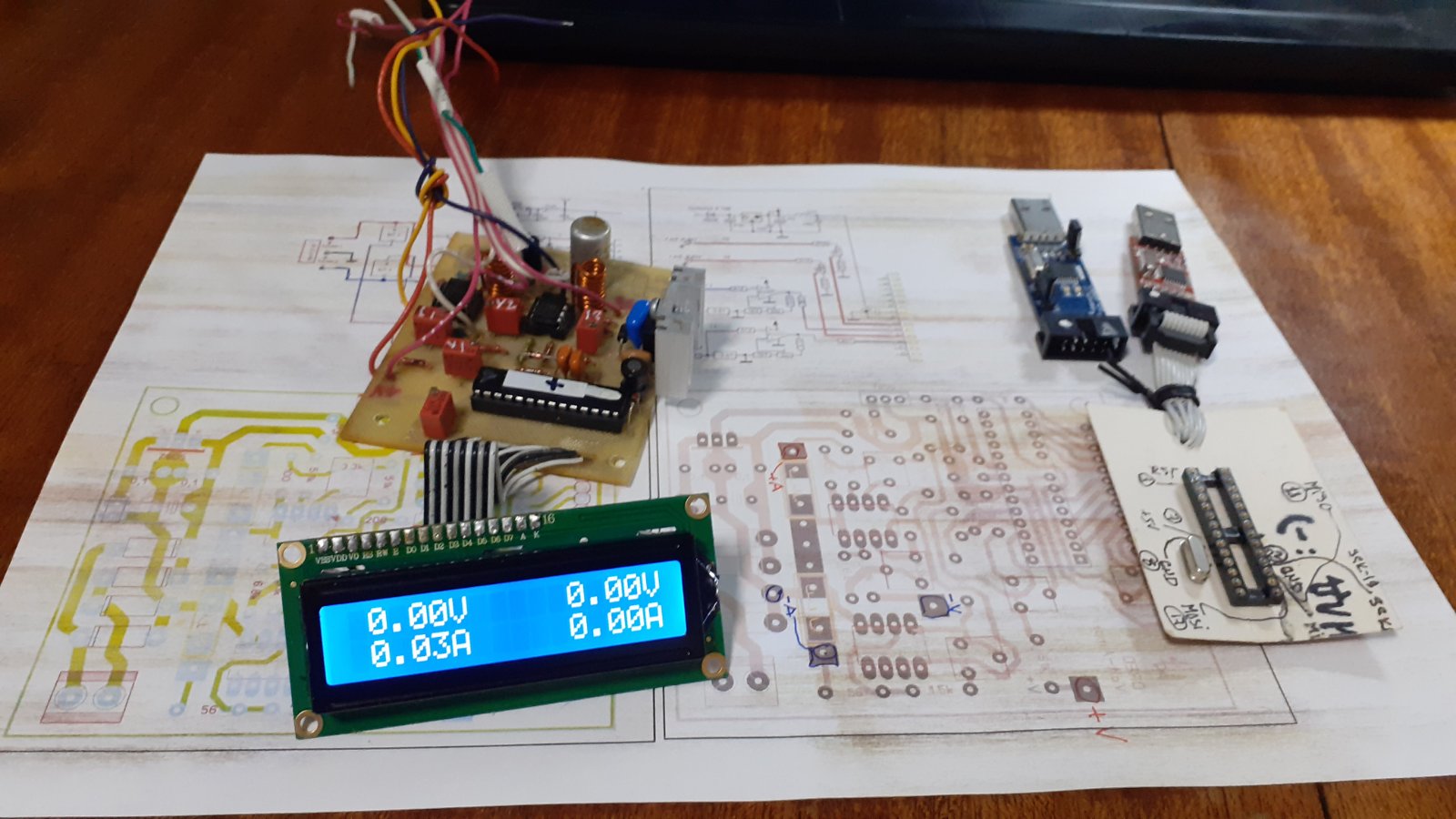

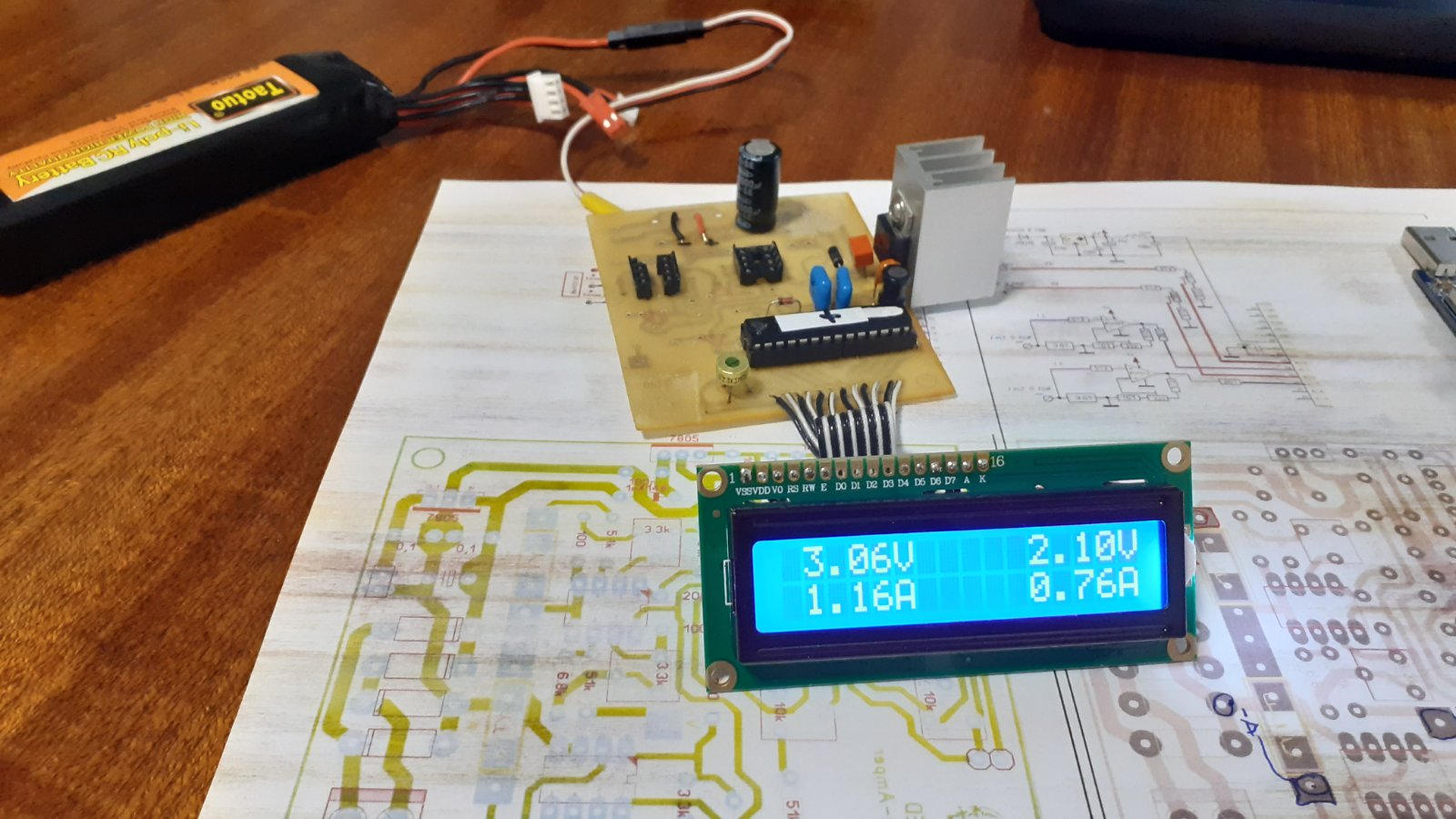

| Сбылась мечта идиота!
Всем - спасибо.
А Николаю - СПАСИБО * 3
[c]  [/c]
---------------------------------------------
Сообщение отредактировал miola3003 - Суббота, 27.06.2026, 13:03 |
| |
| |
| miola3003 | Дата: Суббота, 27.06.2026, 20:18 | Сообщение # 1784 |
Oleg Mikhailevsky
Группа: Пользователи
Сообщений: 23
Статус: Offline
| Обращаюсь с просьбой ко всем форумчанам.

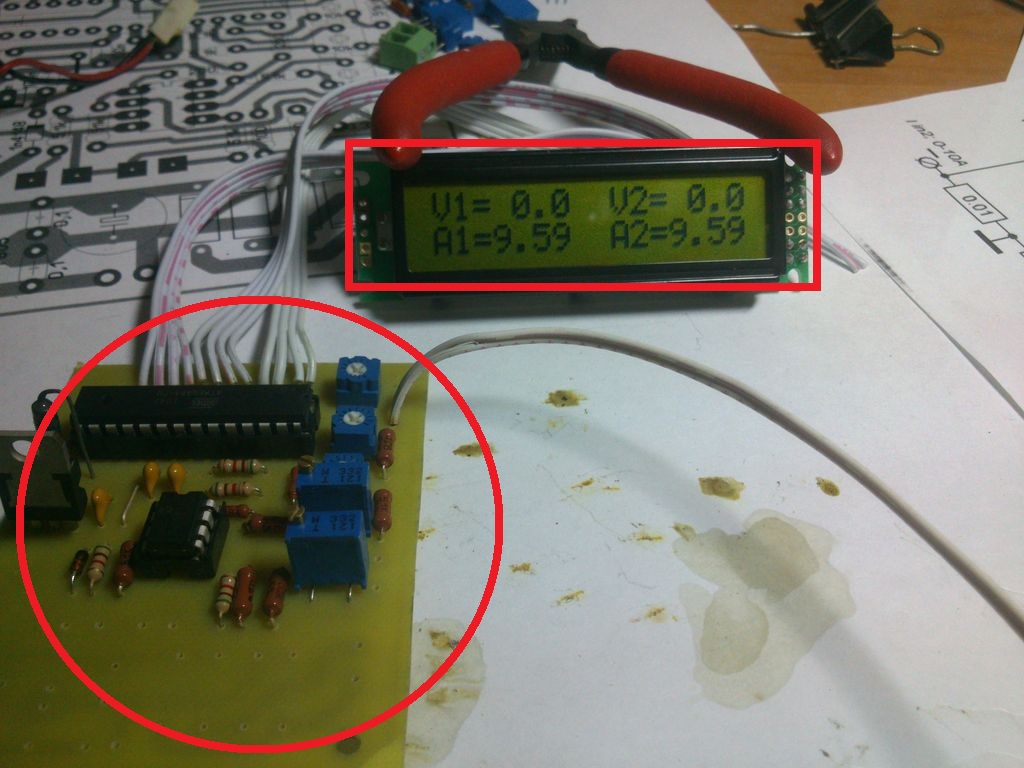

В описании конструкции г-на DDREDD есть фото платы для 2-канального ЖКИ с общей землёй.
https://vprl.ru/publ....5#open1
Не сохранилась ли у кого эта печатка?
Она - под эту схему.
Сообщение отредактировал miola3003 - Суббота, 27.06.2026, 20:34 |
| |
| |
| miola3003 | Дата: Суббота, 27.06.2026, 20:31 | Сообщение # 1785 |
Oleg Mikhailevsky
Группа: Пользователи
Сообщений: 23
Статус: Offline

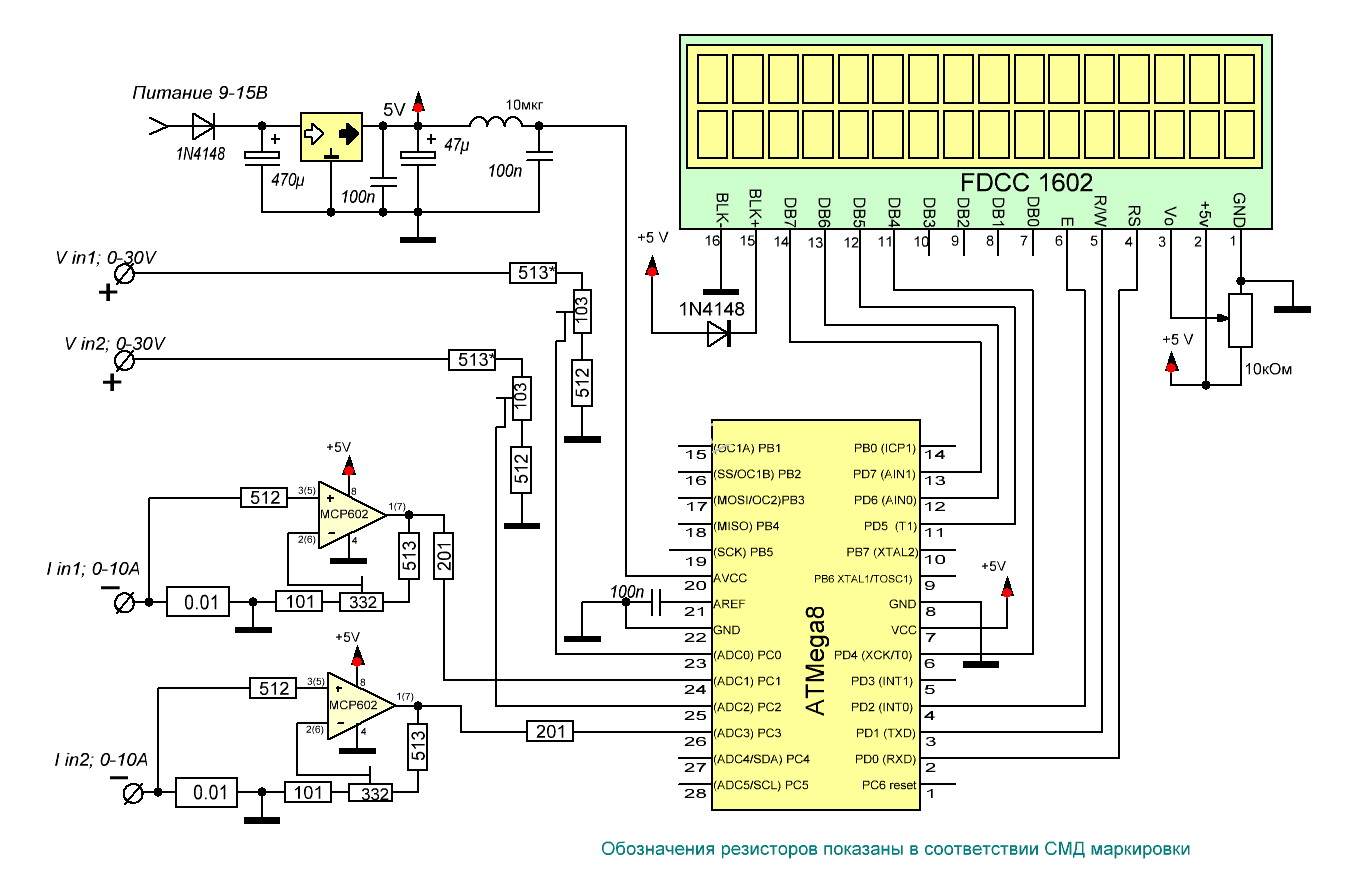

| схема
|
| |
| |
| miola3003 | Дата: Вторник, 28.07.2026, 08:54 | Сообщение # 1786 |
Oleg Mikhailevsky
Группа: Пользователи
Сообщений: 23
Статус: Offline
| Цитата spb-nik (  ) Сюда её приложите.
Приветствую всех форумчан!
Во вложении - 2 архива с проектами для ПРОТЕУСА.
Один проект (ST7920_328) - корректно отображает симуляцию.
Второй (Вариант Б) - постоянно перезагружается после появления заставки.
Сообщение об ошибке выглядит так
New OSCCAL value has changed frequency on 8.09% what is more than recommended.
PROTEUS v7.6 SP4
Прошу помощи у Николая и всех, кто хорошо знает ПРОТЕУС
|
| |
| |
| spb-nik | Дата: Вторник, 28.07.2026, 09:49 | Сообщение # 1787 |
 Администратор Николай
Группа: Администраторы
Сообщений: 825
Статус: Offline
| Откуда брали сх. и прошивку st7920_328 (первый архив).
Скорее всего с прошивкой что-то.
|
| |
| |
| miola3003 | Дата: Вторник, 28.07.2026, 18:06 | Сообщение # 1788 |
Oleg Mikhailevsky
Группа: Пользователи
Сообщений: 23
Статус: Offline
| Цитата spb-nik ( ) Откуда брали сх. и прошивку st7920_328 (первый архив).
Эту брал не помню, где, если нужно - подниму историю.
Но с ней-то всё отлично.
А вот "Вариант Б " - отсюда
https://sxem.org/2-vse-s....ga8-lcd
И в моей версии ПРОТЕУСа - только появляется щаставка, а показания вольт-ампер не появляются.
И ПРОТЕУС выдаёо ошибку, которую я не могу исправить.
Вы не могли бы запустить симуляцию у себя и посмотркть - будет работать или нет?
Может у меня на компе чего не хватает?
|
| |
| |
| spb-nik | Дата: Вторник, 28.07.2026, 22:16 | Сообщение # 1789 |
|
Администратор Николай
Группа: Администраторы
Сообщений: 825
Статус: Offline
| У меня протеус 8-17 и наоборот.
Первый архив не работает, второй (1666801) - работает
|
| |
| |
| miola3003 | Дата: Среда, 29.07.2026, 08:48 | Сообщение # 1790 |
Oleg Mikhailevsky
Группа: Пользователи
Сообщений: 23
Статус: Offline
| Цитата spb-nik ( ) У меня протеус 8-17 и наоборот.
Первый архив не работает, второй (1666801) - работает
НАШЁЛ!
Вот откуда
Nano вольт - амперметр 2 канала.
https://sxem.org/2-vse-s....2486789
В этом проектк в моём Протеуск после запуска симуляции:
- появляется заставка
- появляются показания
- показания меняются при регулировке потенциометров
|
| |
| |
| miola3003 | Дата: Среда, 29.07.2026, 08:49 | Сообщение # 1791 |
Oleg Mikhailevsky
Группа: Пользователи
Сообщений: 23
Статус: Offline
| Не уверен - видео здесь разрешено прикреплять?
Тогда - в архиве
А вот проекты ПРОТЕУСа с сайта
с2.at.ua - (где Вы в июле 2014 г. плодотворно общались с коллективом группы Hegemonic ( SOIR и др) - ведут себя хуже....
Либо только заставка, либо показания появляются, но реакция на потенциометы отсутствует.
P.S.
А у Вас какая операциока на ПК стоит?
P.P.S
К делу не относится, но я удивился - форум самостоятельно меняет имена закачанных файлов!
Я Вам высылал архив "Вариант Б.zip", а он оказался в сообщении как "1666801.zip"
Добавлено (29.07.2026, 13:06)
---------------------------------------------
УРРРРА! ЗАРАБОТАЛО!!!
Установил ПРОТЕУС 8.17
Проект из архива "Вариант Б" ("1666801.zip") - заработал.
И показания на экране и реакция на потенциометры - всё отлично.
Зато тот проект, который работал в старом протусе - работать отказался... от слова - совсем... :-(
Сообщение отредактировал miola3003 - Среда, 29.07.2026, 12:44 |
| |
| |
| spb-nik | Дата: Среда, 29.07.2026, 13:06 | Сообщение # 1792 |
|
Администратор Николай
Группа: Администраторы
Сообщений: 825
Статус: Offline
| Видимо в разных протеусах какие-то библиотеки отсутствуют, какие-то присутствуют.
Операционки восмерка и десятка, протеус 8-17. И там и там одинаково.
|
| |
| |
| miola3003 | Дата: Среда, 29.07.2026, 13:25 | Сообщение # 1793 |
Oleg Mikhailevsky
Группа: Пользователи
Сообщений: 23
Статус: Offline
| Хорошо,спасибо, буду дальше искать причину.
Да, а все прошивки (кроме Atmega328) - проверены на железе, все работают
|
| |
| |
