Ремонт паяльной станции silverflo 8586d
|
|
| dingo689 | Дата: Четверг, 07.08.2025, 17:34 | Сообщение # 1 |
Андрей Рычков
Группа: Пользователи
Сообщений: 9
Статус: Offline
| Доброго времени суток. Сломался корпус паяльника на паяльной станции silverflo 8586d. Купил другой паяльник,подсоеденил,включил-нагрелся до 27 и дальше не нагревается. Ставлю старый паяльник-нагрелся только до 67. Что случилось со станцией? Кнопки SET нет. Подскажите пожалуйста что делать.
|
| |
| |
| nean | Дата: Суббота, 09.08.2025, 09:26 | Сообщение # 2 |
|
Модератор Андрей
Группа: Модераторы
Сообщений: 513
Статус: Offline
| Станция как выглядит? Так;
Корпус паяльника как сломался? При включенной станции, или отдельно от станции.
Если при включенной, может что-то коротнуло в схеме. Если отдельно от станции, и вы его не включали после этого, а включили сразу новый паяльник, то тогда все должно работать.
|
| |
| |
| dingo689 | Дата: Суббота, 09.08.2025, 09:51 | Сообщение # 3 |
Андрей Рычков
Группа: Пользователи
Сообщений: 9
Статус: Offline
|
Добавлено (09.08.2025, 10:34)
---------------------------------------------
Паяльник рабочий,просто гайка лопнула,замотал изолентой.Новый той же фирмы 917GC. Не проверил распиновку-там красный провод оказался "-"Брал в запас год назад,спор открывать бесполезно. Нашел пробитый симмистор ВТА12-800. Начал менять феном(фен работал).За паяльником к соседу не пошел(люблю работать своим инструментом). Выпаял,проверил-показывает сопротивление.Начал впаявать,бахнул другой симмистор. Собрал,выписал паяльную станцию.Прийдет буду разбираться дальше. Результат-проверяйте даже у новых инструментов распиновку. Как-то так!
Сообщение отредактировал dingo689 - Суббота, 09.08.2025, 10:37 |
| |
| |
| dingo689 | Дата: Понедельник, 11.08.2025, 20:17 | Сообщение # 4 |
Андрей Рычков
Группа: Пользователи
Сообщений: 9
Статус: Offline
| Не могу найти схему на эту паяльную станцию. На плате написано 8586D II-V1
|
| |
| |
| nean | Дата: Понедельник, 11.08.2025, 20:29 | Сообщение # 5 |
|
Модератор Андрей
Группа: Модераторы
Сообщений: 513
Статус: Offline
| А плата как выглядит?
|
| |
| |
| dingo689 | Дата: Понедельник, 11.08.2025, 20:44 | Сообщение # 6 |
Андрей Рычков
Группа: Пользователи
Сообщений: 9
Статус: Offline
|
Добавлено (11.08.2025, 21:09)
---------------------------------------------
два белых толстых провода-это доработка на радиатр датчик температуры
Сообщение отредактировал dingo689 - Понедельник, 11.08.2025, 21:09 |
| |
| |
| dingo689 | Дата: Среда, 13.08.2025, 20:40 | Сообщение # 7 |
Андрей Рычков
Группа: Пользователи
Сообщений: 9
Статус: Offline
|

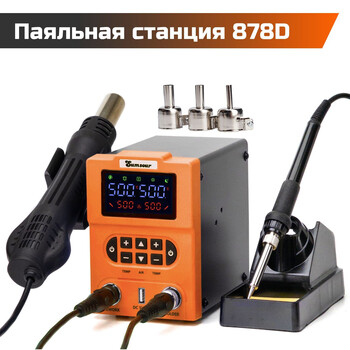

Теперь взял такую,она больше нравиться чем старая. Старую просто хочеться починить и в гараж
|
| |
| |
| spb-nik | Дата: Четверг, 14.08.2025, 12:52 | Сообщение # 8 |
 Администратор Николай
Группа: Администраторы
Сообщений: 808
Статус: Offline
| Все они хороши, когда хорошо работают.
|
| |
| |
| dingo689 | Дата: Суббота, 16.08.2025, 13:20 | Сообщение # 9 |
Андрей Рычков
Группа: Пользователи
Сообщений: 9
Статус: Offline
| Это точно.Схему не нашел. Решил плату на донорство,а корпус на зарядное с десульфатацией-как-то так! Добавлено (24.08.2025, 18:34)
---------------------------------------------
Доброго времени суток! У кого есть схема блок питания apeyron 03-49? Буду рад если кто поделится! Добавлено (24.08.2025, 18:39)
---------------------------------------------
Бахнул предохранитель,оптопара и дорожка к оптопаре,шим wt6629. Все заменил,не могу найти шим. Какой можно поставить вместо его?
|
| |
| |
| dingo689 | Дата: Понедельник, 25.08.2025, 08:59 | Сообщение # 10 |
Андрей Рычков
Группа: Пользователи
Сообщений: 9
Статус: Offline
|
|
| |
| |
| dingo689 | Дата: Понедельник, 25.08.2025, 09:00 | Сообщение # 11 |
Андрей Рычков
Группа: Пользователи
Сообщений: 9
Статус: Offline
|
|
| |
| |
| serg | Дата: Понедельник, 25.08.2025, 13:47 | Сообщение # 12 |
 Сергей
Группа: Проверенные
Сообщений: 358
Статус: Offline
| Шим какой-то специализированный нет в инете его даташита.
Единственный выход разрисовать всю обвязку и посмотреть какой шим может подойти.
|
| |
| |
| kipatut | Дата: Понедельник, 01.09.2025, 23:58 | Сообщение # 13 |
andrei
Группа: Пользователи
Сообщений: 1
Статус: Offline
| попробуйте здесь, https://blog.csdn.net/weixin_40466527/article/details/134421274
|
| |
| |
| serg | Дата: Вторник, 02.09.2025, 11:45 | Сообщение # 14 |
Сергей
Группа: Проверенные
Сообщений: 358
Статус: Offline
| Да, похоже аналог "полная копия SG6841"
|
| |
| |
| dingo689 | Дата: Вторник, 02.09.2025, 13:28 | Сообщение # 15 |
Андрей Рычков
Группа: Пользователи
Сообщений: 9
Статус: Offline
| Всем СПАСИБО!!!!!!!Выписал,прийдет припаяю,отпишу результат
|
| |
| |
