Паяльная станция
gennadiy_dekanovДата: Среда, 16.02.2022, 12:27 | Сообщение # 1
Прохожий
Геннадий Деканов
Группа: Пользователи
Сообщений: 12
Статус: Offline
Китайская станция 8586 с импульсным блоком питания, схема похожа на Mypovos8586. но имеется только один BTA12 и контроллер другой. Нет питания на паяльник , дисплей отображает все функции, фен работает а паяльник, если задать температуру, то через несколько секунд дисплей показывает ошибку C0r .Поиск в инете не дал результата, нашел только такой же вопрос на Пикабу и решение было выбросил станцию на запчасти, у меня работала почти ежедневно в течении года. Прошу помощь.Импульсный БП в термоусадке, выходные +5в, -5в, 26вольт

gennadiy_dekanovДата: Среда, 16.02.2022, 12:31 | Сообщение # 2
Прохожий
Геннадий Деканов
Группа: Пользователи
Сообщений: 12
Статус: Offline
Прикрепления: 0592430.jpg (246.4 Kb)

gennadiy_dekanovДата: Среда, 16.02.2022, 12:32 | Сообщение # 3
Прохожий
Геннадий Деканов
Группа: Пользователи
Сообщений: 12
Статус: Offline

Добавлено (16.02.2022, 13:14)
---------------------------------------------
разъем на паяльник 5-контактный, термодатчика в паяльнике нет(видимо в контроллером задается) на контактах нейтраль,220в  на втором и на третий со стока мосфета 5N50 через предохранитель. Мосфет рабочий проверил.

Прикрепления: 9100411.jpg (257.1 Kb)

semenДата: Среда, 16.02.2022, 15:31 | Сообщение # 4
Прописался
Семен
Группа: Пользователи
Сообщений: 115
Статус: Offline
Может паяльник дохлый?

sergДата: Среда, 16.02.2022, 15:42 | Сообщение # 5
Давно здесь живу
Сергей
Группа: Проверенные
Сообщений: 347
Статус: Offline
Полевик ещё проверьте (жёлтой стрелкой).
И красной стрелкой обозначено, не видно что это, тоже проверьте. Или диод, или предохранитель.


Прикрепления: 0039563.jpg (234.8 Kb)


Сообщение отредактировал serg - Среда, 16.02.2022, 15:43

gennadiy_dekanovДата: Среда, 16.02.2022, 16:26 | Сообщение # 6
Прохожий
Геннадий Деканов
Группа: Пользователи
Сообщений: 12
Статус: Offline
Красная стрелка это предохранитель стеклянный (цел) мосфет выпаивал и проверил (цел). Прочитал весь форум 4PDA по этим проблемам, ответа не нашел все упирается в пресловутый якобы микроконтроллер U5, в общем придется делать самостоятельный контроль нагрева. Керамический нагреватель 450 Ом и работает при подаче 220 в . Пока делаю вывод что, проблема есть и пока в сообществе не решена. Китайцы намеренно не открывают карту проблемы ремонта и прошивки.

Добавлено (16.02.2022, 23:03)
---------------------------------------------
Создавал тему в надежде найти решение этой проблемы с ремонтом  станции SBK8586.


sergДата: Среда, 16.02.2022, 23:13 | Сообщение # 7
Давно здесь живу
Сергей
Группа: Проверенные
Сообщений: 347
Статус: Offline
К паяльнику подходят три провода, может один из них это датчик температуры?
Есть возможность попробовать другой паяльник?

Добавлено (17.02.2022, 06:10)
---------------------------------------------
Цитата serg ()
разъем на паяльник 5-контактный, термодатчика в паяльнике нет(видимо в контроллером задается)
Термопара в паяльнике есть! Смотрел на других форумах.
Проверьте нагревательный элемент и термопару в паяльнике!


Сообщение отредактировал serg - Четверг, 17.02.2022, 06:11

gennadiy_dekanovДата: Пятница, 18.02.2022, 13:27 | Сообщение # 8
Прохожий
Геннадий Деканов
Группа: Пользователи
Сообщений: 12
Статус: Offline
Термопары в паяльнике нет. В этой станции (дешманской) температура регулируется за счет величины открытия затвора мосфета 5N50 как я понял и все это завязано на U5(неизвестный контроллер). Пошел простым путем, взял китайский регулятор мощности на BTA12 и доработал по схеме димера  для галогенок, встроил в паялку к штатному гнезду паяльника и полет нормальный, все греет (дорожки от схемы паяльника перерезал. С условием что если станет известен безымянный контроллер, все можно востановить.

Добавлено (18.02.2022, 13:31)
---------------------------------------------
Сам паяльник с керамическим нагревателем, что неплохо. Пришли запасные нагреватели 60 и 80 ватт. лежат до случая.


rw3wtДата: Понедельник, 24.10.2022, 01:53 | Сообщение # 9
Гость
rw3wt сапрыкин
Группа: Пользователи
Сообщений: 1
Статус: Offline
SumSour 8586, выпуск по бирке и номеру внизу 06 2022...  получил  14 окт 22 из Москвы 6 дней. Не работает сенсор фена при установке в подставку....Думал геркон, магнит искал ....А разобрал фен , а там датчик ннаклона SW-200 ...не работет.. Станция без трансформатора, на паяльник приходят 3 провода...по идее должна быть термопара, как у подобных с другимими названиями. Получаеться нет обратной связи жала с процессором? А как он поддердивает температуру? По типу станций с крутилкой со шкалой для паяльника?  Кто в теме? wacko

sergДата: Понедельник, 24.10.2022, 13:05 | Сообщение # 10
Давно здесь живу
Сергей
Группа: Проверенные
Сообщений: 347
Статус: Offline
Цитата rw3wt ()
на паяльник приходят 3 провода...по идее должна быть термопара, как у подобных с другимими названиями. Получаеться нет обратной связи жала с процессором?
По идее паяльник должен быть с термопарой. Посмотрите разъём паяльника.
Может в станции один провод используется как общий и подходит к двум проводам на разъём паяльника.

tenitskyborisДата: Воскресенье, 17.12.2023, 14:10 | Сообщение # 11
Гость
Борис Теницкий
Группа: Пользователи
Сообщений: 3
Статус: Offline
11.12.2023.не работает паяльник в паяльной станции ks08586dp паяльник без термопары фен работает нормально схемы не нашел полевик 5n50  показыват короткое выгорели резисторы 53 и 18 сообщите их номиналы .
я вижу в этой станции ks08586dp паяльник  у многих не работаетсообщите кто что накопал насщёт эл. схмы  и v5 контролерапаяльник исправен я его запитал от другого источника с регу лировкой 50=70 вольт.  Благодарю всех за ответ.
Покупал здесь: https://sl.aliexpress.ru/p?key=44ERUEq

nik-pnnДата: Воскресенье, 17.12.2023, 20:30 | Сообщение # 12
Живу я здесь
Николай
Группа: Пользователи
Сообщений: 182
Статус: Offline
А фото платы можно глянуть.

tenitskyborisДата: Среда, 20.12.2023, 16:36 | Сообщение # 13
Гость
Борис Теницкий
Группа: Пользователи
Сообщений: 3
Статус: Offline

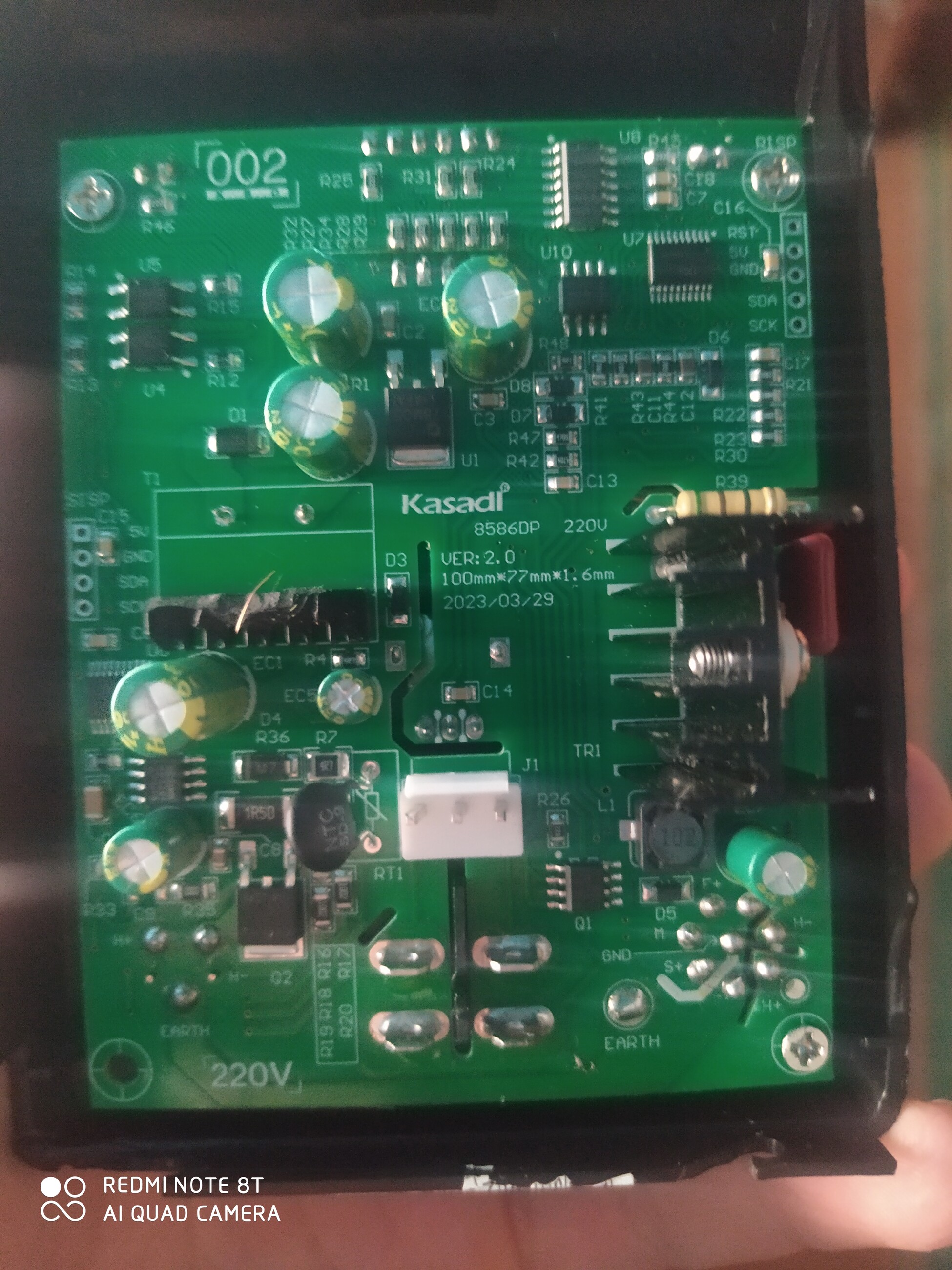

фото платы уже есть у сергея и генадия у меня такаяже там видно r53  равно 1ом а вот р18 невидно u5  тоже неиэвестная чтобы востановить в первоэданный вид нужна схема

nik-pnnДата: Среда, 20.12.2023, 17:46 | Сообщение # 14
Живу я здесь
Николай
Группа: Пользователи
Сообщений: 182
Статус: Offline
Вот нашел, R18 видно, что 22 Ом, а насчет микрухи - во многих станциях операционники ставят LM358.
Посмотрите как  микруха включена в схему, если как операционник, то ставьте смело.


Прикрепления: 9221287.jpg (59.1 Kb)

tenitskyborisДата: Суббота, 23.12.2023, 17:04 | Сообщение # 15
Гость
Борис Теницкий
Группа: Пользователи
Сообщений: 3
Статус: Offline
видимо сдесь не лм358=я снял микросхему чтоьы  узнать  что там приходит=согласно ключа-левый нижний угол это первая ножка  =туда приходит питание плюс 5 вольт  а на 8 ножку минус питания=сигнал обратной связи с р53 идёт на  лм358=в10 а с неё на в5 ножку 6 = на управление полевиком сигналснимается с в5 ножка 3.ножка 2 не задйствована ножка 4 =плюс 5 вльт-на ножках 6 и 7 =какието сигналы управления с про це ссора-видимо я ещё не разобрался    лм358 =исправна

новинькийДата: Среда, 10.01.2024, 20:25 | Сообщение # 16
Гость
Евгений
Группа: Пользователи
Сообщений: 2
Статус: Offline
Уважаемые форумчане! Помогите пожалуйста. Неделю назад получил станцию SUMSOUR 8586 и после долгих исследований методом тыка и с помощью интернета понял, что в фене стоит не геркон , а датчик положения (SW-200) . Слова про извращённый китайский ум опускаю .Лично мне нужно греть и соплом вверх , и соплом вниз. Хочу датчик выкинуть и поставить геркон , магнит на подставку прилепить сумею. Но где эта хрень находится??? Может схема есть? Не хочется наобум громить , вижу на мастике приклеено.
Прикрепления: 7194500.jpg (28.8 Kb)

neanДата: Среда, 10.01.2024, 22:17 | Сообщение # 17
Модератор
Андрей
Группа: Модераторы
Сообщений: 487
Статус: Offline
Разрешение мелкое, ничего не видно.
В районе сопла обычно находится термодатчик, а датчик положения может выглядеть или так, или так;

Ищите подобный.
Прикрепления: 9941891.jpg (8.6 Kb) · 6495835.jpg (17.1 Kb)

новинькийДата: Четверг, 11.01.2024, 12:11 | Сообщение # 18
Гость
Евгений
Группа: Пользователи
Сообщений: 2
Статус: Offline
Спасибо , Андрей! Этот датчик под разъёмом нагревательного элемента, приклеен термоклеем ,замыкает на корпус , когда сопло вверх. Заказал геркон , буду ждать.
